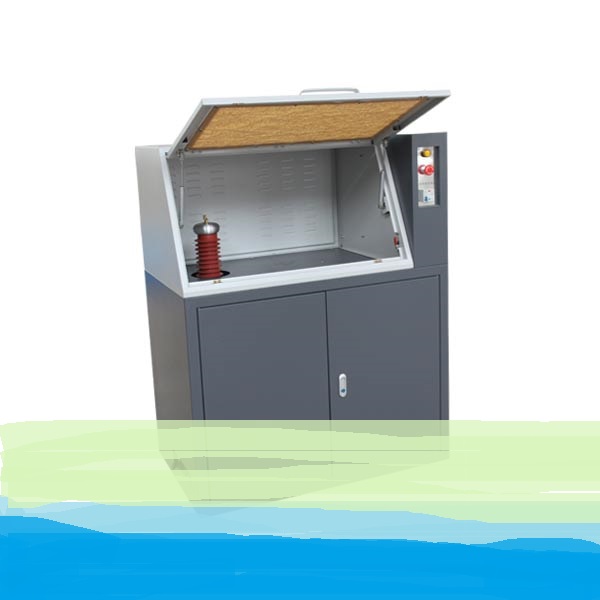

漆膜介電強度試驗儀-漆膜擊穿電壓試驗儀   產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

漆膜介電強度試驗儀-漆膜擊穿電壓試驗儀  主要技術要求：

1、設備輸入電壓： 交流 100KV (普通試驗室電源均可兼容)；

2、試驗電壓方式： 交流 0--100 KV；

                  直流 0--100 KV；

3、電器容量：10KVA；

4、試驗方法：0-100KV全量程可調(采用高精度電壓采樣器件)；

5、擊穿及耐壓試驗升壓速率：

0.1 KV/S            0.2 KV/S             0.5 KV/S

1.5 KV/S             2 KV/S              2.5 KV/S

3.0 KV/S(此項滿足標準里面極快速升壓試驗要求)；

6、試驗方式：

           直流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

           交流試驗：1、勻速升壓  2、階梯升壓  3、耐壓試驗

注：根據不同行業的標準，我們可以根據用戶的要求，依據貴行業標準，為您定制行業標準所需的特殊測試功能。

7、過電流保護裝置應有足夠靈敏度以保證試樣擊穿時在0.1S內切斷電源。

8、漏電電流選擇：1—100 mA可由計算機軟件自由進行設定。

9、本儀器采用無觸點原件勻速調壓方式(淘汰產品中機械傳動升壓方式)。

10、支持短時間內短路試驗要求。

11、一次試驗可以做5個試樣。

12、電壓測量誤差： ≤2％。

13、試驗電壓連續可調：0-100 KV

14、耐壓時間設定：0-6小時(可通過軟件連續設定)。

15、主機尺寸：1500mm*1200mm*1600mm（長寬高）。

16、主機重量：約200KG。

電氣強度測試(electric strength test)又稱耐壓測試。簡單點說，任何電氣設備都有一個絕緣強度，不同額定電壓的絕緣強度不一樣。當超過一定電壓等級后，設備的絕緣就會被擊穿。電氣強度測試就是看在給被測設備加一定的高電壓（可以參考IEC標準或者國標），看是否會導致?lián)舸Ｈ绻粨舸?，則通過，擊穿則說明不合格。

　　一般在設備出廠前做這個試驗，在現場可能僅僅是搖絕緣就可以了。另外，該試驗是破壞性試驗，一旦擊穿，不可修復。

電氣強度測試(electric strength test)又稱耐壓測試，是圍繞絕緣材料被擊穿后呈現出導體特性的特點,考察相關電參數的變化特征,以此判定絕緣材料是否被擊穿

試驗準備和環境：

1．試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理?xiàng)l件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

⒉ 媒質：

⑴氣體媒質：采用空氣，如有閃絡可在電極周圍加柔軟硅橡膠防飛弧圈。防飛弧圈與電極之間有一毫米左右的環狀間隙，環寬30mm。

⑵液體媒質：常態試驗及90℃以下的熱態試驗采用清潔的變壓器油，90℃至300℃以內的熱態試驗采用清潔的過熱氣缸油。

⒊試驗環境：

⑴常態試驗環境：

溫度為20±5℃，相對濕度為65±5%。

⑵熱態試驗或潮濕環境試驗條件由產品標準參照錄中表2予以規定。

擊穿的判斷：

試樣沿施加電壓方向及位置有貫穿小孔、開裂、燒焦等痕跡為擊穿，如痕跡不清可用重復施加試驗電壓來判斷。

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致?lián)舸┑?小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

影響表觀電氣強度的因素：

隨著樣品厚度的增加而降低。（見下面的“缺陷”）

隨著工作溫度的升高而降低。

它隨著頻率的增加而降低。

對于氣體（例如氮?dú)?，六氟化硫），通常隨著濕度的增加而降低。

對于空氣，介電強度隨著 濕度的增加而略有增加，但隨著相對濕度的增加而減小

試驗方式

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

九級安全防護措施：

(1) 超壓保護

(2)試驗過流保護

(3)試驗短路保護

(4)安全門開啟保護

(5)軟件誤操作保護

(6)零電壓復位保護

(7)試驗結束放電保護

(8)獨立保護接地

(9)試驗完成后電磁放電

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變?yōu)榱紝?dǎo)電狀態。導致?lián)舸┑?低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

適用范圍：

     主要適用于固體絕緣材料（如：塑料、橡膠、層壓材料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料及絕緣件）在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓的測試。

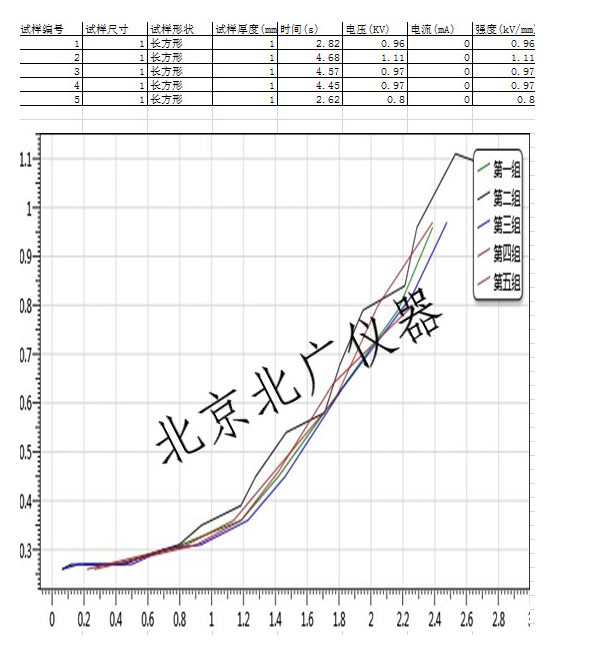

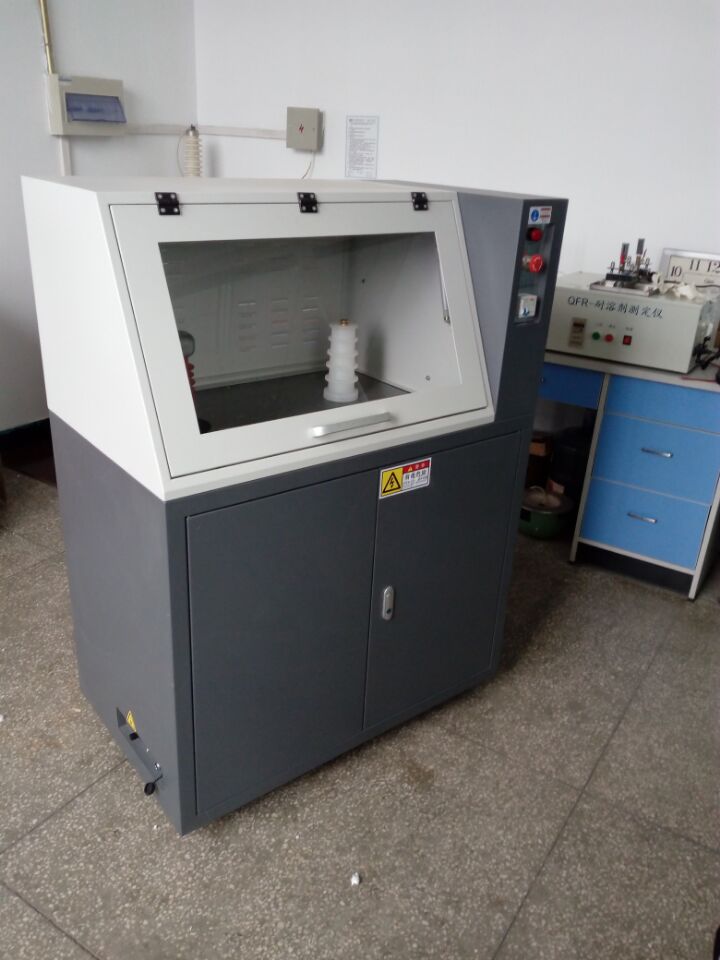

   由電腦控制，是我公司自主研發的全新第三代介電擊穿檢測儀器，電壓擊穿試驗儀電子控制系統是通過西門子PLC控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在10V-5000V/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據?？蓪?shí)時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。    能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

滿足標準：

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

        第2部分：對應用直流電壓試驗的附加要求》

3、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

4、GB/T3333 電纜紙工頻電壓擊穿試驗方法

5、HG/T 3330絕緣漆漆膜擊穿強度測定法

6、GB12656 電容器紙工頻電壓擊穿試驗方法

7、ASTM D149《固體電絕緣材料工業電源頻率下的介介電強度的試驗方法》

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

　　擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

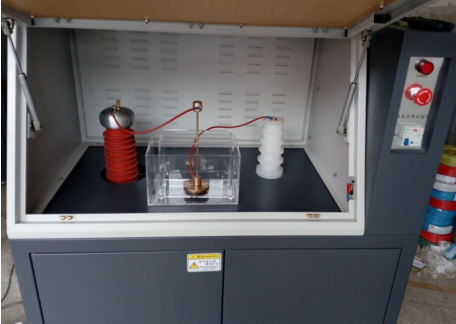

主要配置：（采用國內知名或進口配件）

1、 試驗主機一臺

2、 10萬伏電壓擊穿試驗儀高壓發生器一臺

3、全自動微電腦電壓調壓裝置一套(串口方式)

4、步進電機一臺

5、控制系統一套

6、電壓及電流采集模塊一套

7、過流保護裝置一套

8、 試驗用電極 ￠25mm兩個 ￠75mm一個(可根據材料定制)

9、 試驗用油盒一只：材質為有機玻璃

10、放電裝置一支（使用方法：試驗結束，電機歸位后關掉電源開關，拿出放電棒，拉直伸縮桿，將接地夾另一頭插入放電幫金屬探頭插孔中，然后將接地夾夾到儀器接地端上，手握絕緣手柄，打開試驗箱玻璃門，用金屬探頭接觸高壓頭即變壓器端。 注意：在每次試驗完成后拿出樣品前都要事先完全放電，在放電時，在放電點接觸停留時間超過2秒。）

11、電壓擊穿計算機測控軟件一套

12、計算機一臺

13、彩色噴墨打印機一臺

14、國家一級計量鑒定質檢證書一份

15、產品使用說明書一份

16、數據線一套

17、合格證一份

表2    條件處理與試驗環境

項目    溫度（℃）    時間    相對濕度( % )    注意事項

高溫處理與熱態試驗環境    90±2

105±2

120±2

130 ± 2

155±2

180±2

200±2

220±2

250±2

275±5

320±5    ＜40h

可由試樣的溫度，時間與性能的關系曲線來確定

        在規定的處理?xiàng)l件下放入試樣并開始計時。

熱態試樣須在試樣溫度達到規定的

浸蒸餾水、沸水或其他液體處理    20±5

100±5

        0.5、1、2、4、6、8、16、24、48、96    在規定的處理?xiàng)l件下放入試樣并開始計時。

試樣經浸沸水或其他高溫液體處理后取出隨即放入同類常溫液體中冷卻到溫度數20±5℃

受潮處理與潮濕環境    20±5    95±3    0.5、1、2、3、4、8、16、24、48、96、7天或7天的整數倍    1.在規定的處理?xiàng)l件下放入試樣并開始計時。

售后服務

（1）免費送貨到用戶指定的地點，免費指導安裝、培訓及調試。

（2）產品質保期：自安裝正常使用日起一年；

（3）質保期內若產品出現質量問題，供貨方負責免費維修，質保期外僅收成本費。零部件常年供應.
