GB1408.1-2006直流耐電壓試驗機

GB1408.1-2006直流耐電壓試驗機  制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

GB1408.1-2006直流耐電壓試驗機  產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的 低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行中油的擊穿電壓低是變壓器工作危險的信號。

電極和試樣

金屬電極應始終保持光滑、清潔和無缺陷。

注1：當對薄試樣進行試驗時，電極的維護格外重要。為了在擊穿時盡量減小電極損傷，優先采用不銹鋼電極。

接到電極上的導線即不應使得電極傾斜或其他移動或使得試樣上壓力變化，也不應使得試樣周圍的電場分布受到顯著影響。

注2：試驗非常薄的薄膜（例如：<μm厚)時,這些材料的產品標準應規定所用的電極、操作的具體程序和試樣的制備方法。

電氣擊穿electric breakdown

試樣承受電應力作用時，其絕緣性能嚴重損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞。

試驗方式

1、絕緣試樣空氣中擊穿或耐壓試驗

2、絕緣試樣浸油中擊穿或耐壓試驗

3、絕緣試樣空氣中階梯擊穿或耐壓試驗

4、絕緣試樣浸油中階梯擊穿或耐壓試驗

注：根據用戶要求，可定制其他試驗方式

試驗軟件：

1、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性。

2、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

3、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

4、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

5、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

標準配置：

01、主機一臺

02、試驗裝置一套

03、控制系統一套

04、數據采集系統一套

05、試驗用電極 ￠25mm兩個，￠75mm一個

06、試驗油箱一套

07、放電棒一支

08、試驗用軟件一套

09、品牌計算機一套

10、打印機一臺

11、使用說明書一份

軟件功能：

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL、WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1s內切斷電源；

9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

整機組成：

升壓部件：由調壓器和高壓變壓器組成0～50KV的升壓部分。動部件：由步進電機均勻調節調壓器使加給高壓變壓器的電壓變化。檢測部件：由集成電路組成的測量電路。通過信號線把檢測的模擬信號和開關信號傳給計算機。計算機軟件：通過智能電路把由檢測設備采集的測控信號傳給計算機。計算機根據采集的信息控制設備運行并處理試驗結果。試驗電極：根據國家標準(1408.1-2006)隨設備提供三個電極，具體規格為：Ф25mm×25mm兩個；Ф75mm×25mm一個。（訂做除外）

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致擊穿的 小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

結構特點：

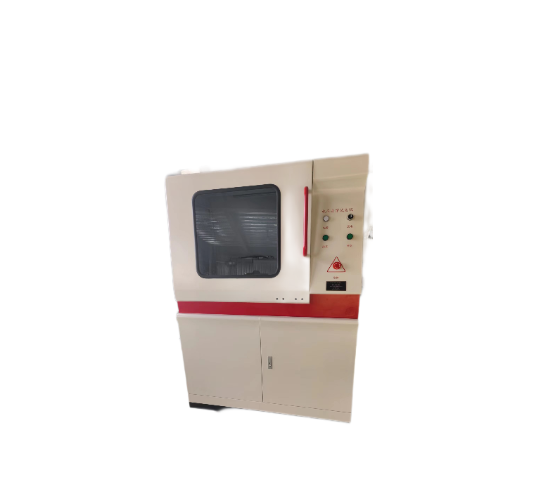

   V電壓擊穿試驗儀采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的 要求，保證用戶可以自由選擇升壓速率。

試驗方式：

1、絕緣試樣空氣中擊穿、耐壓試驗或階梯試驗；

2、絕緣試樣浸油中擊穿、耐壓試驗或階梯試驗；

注：根據用戶要求，可定制其他試驗方式。

耐電壓強度試驗儀又稱電氣強度測試儀、介電強度測試儀、耐電壓儀、擊穿強度試驗儀、擊穿電壓測試儀等，耐電壓強度試驗儀   主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；高壓變壓器主要產生試樣所需的直流電壓，調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統耐電壓強度試驗儀。采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

服務

1．供方質量保證體系嚴格按照ISO9001質量標準之要求執行

2．培訓：可根據客戶要求在設備出廠前或設備到場后，對需方的技術人員進行操作、保養及設備維護進行技術培訓

3．服務：當設備因質量或其他原因不能正常工作時，我公司在得到通知后24小時內給予答復；需要現場維修時，我公司在得到通知后48小時內派員上門維修、檢測

4．設備保修期為1年。
