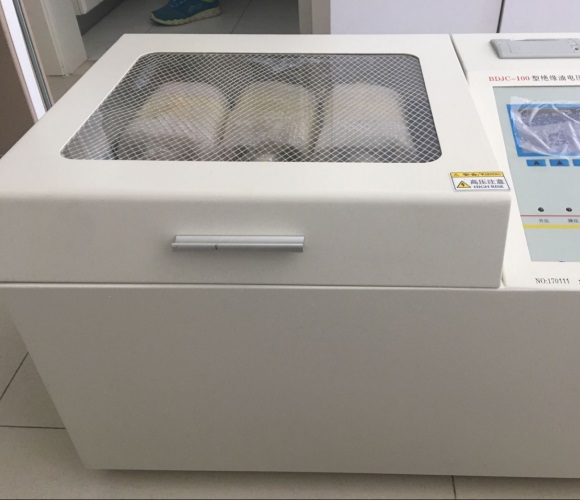

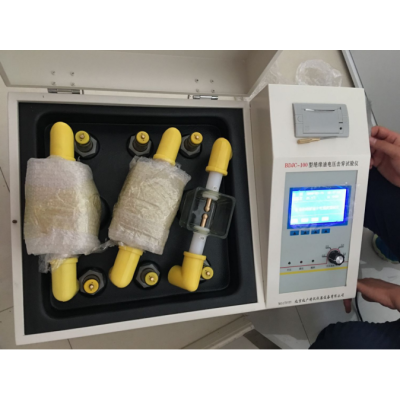

全自動絕緣油介電強度測試儀

產品介紹

全自動絕緣油介電強度測試儀(三杯)是我公司全體科研技術人員，依據國家標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。

全自動絕緣油介電強度測試儀操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、安全可靠。

技術指標

1. 升壓器容量    1.5 kVA

2. 升壓速度     2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四檔任選

3. 輸出電壓     0～80 kV

4. 電源畸變率   ＜1%

5. 顯示方式     大屏幕液晶漢字顯示

6. 電極間隙     標準2.5 mm

7. 外形尺寸     409 mm×393 mm×388 mm

8. 儀器重量     29 kg；

儀器的成套性

1. 主機            壹臺

2.油杯             壹套

3. 滲油杯          壹個

4. 油杯托架        壹個

5. 玻璃注射器      壹支

6.  測試線           壹條

7. 溫度傳感器      壹條

8. 電源線          壹條

9. 合格證          一份

10. 說明書         壹本

11. 出廠檢驗報告   壹張

12.保險管（5A）    貳支

13.打印紙卷        貳卷

使用條件

1. 環境溫度 0～40℃

2. 相對濕度 ≤85%

3. 工作電源 AC 220V（1 ± 10%）

4. 電源頻率 50 Hz (1 ± 10%)

5. 功率消耗 ＜200 W

儀器特點

1. 儀器采用大容量單片機控制，工作穩定可靠；

2. 儀器內設寬范圍看門狗電路杜絕了死機現象；

3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種國家標準方法和自定義操作，能適應不同用戶的多種選擇；

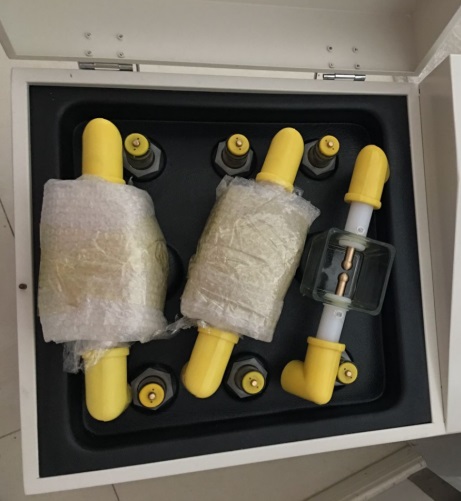

4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；

5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；

6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；

7. 便攜式結構，易于移動，戶內外使用均很方便。

Instrument characteristics

1. The instrument is controlled by a large capacity microcontroller, which ensures stable and reliable operation;

2. The instrument is equipped with a wide range watchdog circuit to prevent system crashes;

3. Multiple operation options, the instrument program has two national standard methods GB1986 and GB2002, as well as custom operations, which can adapt to different users' multiple choices;

4. The instrument oil cup is made of special glass and cast in one go, which eliminates the occurrence of interference phenomena such as oil leakage;

5. The unique high-voltage sampling design of the instrument allows the test values to directly enter the A/D converter, avoiding errors caused in the analog circuit and making the measurement results more accurate;

6. The instrument has functions such as overcurrent, overvoltage, short circuit protection, etc. inside, and has strong anti-interference ability and good electromagnetic compatibility;

7. Portable structure, easy to move, convenient for both indoor and outdoor use.

樣品準備與處理：保證數據準確的基礎

6.    油樣代表性：   取樣必須符合相關標準（如IEC 60475, ASTM D923），確保樣品能代表被測油的整體狀態。使用清潔、干燥、密封良好的取樣瓶。

7.    樣品干燥：   水分是影響介電常數和電阻率的關鍵因素。測試前，油樣需在  嚴格控溫（通常50-60℃）和真空（或干燥惰性氣體保護）   條件下充分干燥脫水，具體方法參照標準或儀器要求。  未充分干燥的油樣測試結果毫無意義。

8.    樣品清潔：   油樣必須  無可見顆粒雜質  。必要時需使用干燥的濾膜（孔徑通常≤0.8μm或按標準要求）在密閉系統內進行過濾。防止過濾過程中油樣吸潮和氧化。

9.    溫度控制：   介電常數和電阻率對溫度極其敏感。

        測試必須在  恒定的標準溫度下  進行（常用90℃或按相關標準規定）。

        確保油樣、測試杯在測試前已在恒溫浴（油浴或空氣浴）中  充分達到并穩定在設定溫度  （通常需恒溫至少30分鐘）。

        恒溫浴的控溫精度和均勻性需滿足標準要求（如±0.5℃或更高）。

10.   避免污染：

        所有接觸油樣的器具（燒杯、注射器、濾器等）必須  極度清潔、干燥、專用  。

        轉移油樣時，避免使用易掉屑的紙巾或布料。

        防止油樣長時間暴露在空氣中，減少氧化和吸潮。

  三、 測試杯操作：精密的測量核心

1.   測試杯清潔度：     這是最關鍵的操作之一！

        每次測試前后，必須按照操作手冊規定的方法  徹底清潔  測試杯。殘留的油膜、雜質、水分會嚴重影響后續測量結果。

        清潔步驟通常包括：使用合適溶劑（如石油醚、甲苯，注意安全！）多次沖洗 -> 干燥溶劑（如無水乙醇）沖洗 ->   徹底干燥  （烘箱烘干或熱風干燥，確保無任何溶劑或水分殘留）。  嚴禁用棉簽等擦拭內電極表面，以免劃傷或留下纖維。

2.   測試杯裝配：

        組裝測試杯時，確保電極間距符合標準（通常為1mm或2mm，需精確），電極平行且同心。  嚴格按照手冊要求操作  。

        擰緊部件時用力均勻，避免過度用力導致變形或損壞密封件。

        確保所有密封件（O型圈）完好、清潔、安裝到位，防止油樣泄漏。

3.   油樣注入：

        將恒溫好的油樣  緩慢、平穩  地注入清潔干燥的測試杯中，  避免產生氣泡  。

        注入量需確保完全浸沒電極，并達到規定液位（如有）。避免注入過滿或不足。

        注入后，輕輕搖晃或靜置測試杯，確保電極間無氣泡滯留。  氣泡會嚴重干擾電場分布，導致測量結果錯誤。

4.   測試杯連接與安裝：

        將注好油的測試杯  小心、穩固  地安裝到恒溫浴的支架上。

        連接測試線時，  確保主機電源關閉  。連接牢固，避免虛接。

        確保測試杯良好接地（如果設計有接地）。

測試后處理與儀器維護

A.   安全放電：電阻率測試后，必須先對測試杯進行充分放電（使用儀器放電功能或等待足夠長時間），再進行拆卸操作。

B.   油樣處理： 測試后的油樣作為  危險廢棄物  處理，按實驗室規定收集存放，交由有資質的單位處理。  不可隨意傾倒。

C.   測試杯清潔（重復強調）：   立即按規范徹底清潔測試杯（見第11條）。清潔不徹底是后續測試結果失準的最常見原因。

D.   儀器清潔與存放：   保持儀器主機外部清潔干燥。不使用時，斷開電源，蓋上防塵罩。測試杯清潔干燥后妥善存放于專用盒內。

E.   定期維護：   按照維護計劃進行定期保養，包括內部清潔（需專業人員）、性能檢查、更換易損件（如密封圈）等。

F.   環境管理：保持實驗室環境整潔，溫濕度適宜（避免極端條件）。

安全 ：人身與設備防護

1.    熟悉操作規程：     務必  在使用儀器前仔細閱讀并理解設備操作手冊和安全規程。未經培訓或授權人員不得操作。

2.    高壓警示：

        測試電阻率時，儀器電極間會施加高壓直流電（通常數百至數千伏）。  測試過程中及測試剛結束，電極上可能殘留高壓！

          嚴禁  在儀器通電或電極帶電時觸摸電極、測試杯內部或任何裸露的接線端子。

        連接或斷開測試杯與主機時，  務必確保主機電源已關閉  ，并等待足夠時間（參考手冊）讓內部電容充分放電。使用放電棒（如有配備）進行確認放電。

3.    接地可靠：

        確保儀器主機和測試杯（如果設計有接地端子）  牢固、可靠地連接到符合標準的保護地線上  。這是防止電擊和保證測量準確性的基礎。

4.    環境安全：

        保持工作區域整潔、干燥、通風良好。

        遠離易燃易爆物品、水源和潮濕環境。

        避免在強電磁干擾源附近使用。

5.    個人防護：

        操作時建議佩戴  絕緣手套  （特別是在處理測試杯和連接線時）。

        避免油樣接觸皮膚，部分絕緣油可能有一定毒性或刺激性，必要時佩戴防護眼鏡和實驗服。

        處理清洗溶劑（如石油醚、甲苯等）時，應在通風櫥內操作，佩戴防護口罩和手套，嚴格遵守化學品安全規范。
