絕緣油介質損耗及電阻率測試儀

 儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。

儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。

絕緣油介質損耗及電阻率測試儀 具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，消除安全隱患，確保操作人員的人身安全和設備的正常運行。

空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的精確計算。

自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。

油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可消除雜散電容及瀉漏對介損測試結果的影響；

測 量 范 圍： 電容量       5pF～200pF

              相對電容率   1.000～30.000

              介質損耗因數 0.00001～100

直流電阻率   2.5 MΩm～20 TΩm

測 量 精 度： 電容量       ±(1%讀數+0.5pF)

              相對電容率   ±1%讀數

              介質損耗因數 ±(1%讀數+0.0001)

              直流電阻率   ±10%讀數

分  辨   率： 電容量       0.01pF

              相對電容率   0.001

              介質損耗因數 0.00001

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

電氣強度（Dielectric strength），指擊穿電壓比上擊穿樣品的厚度等于樣品的電氣強度。

在物理學中，術語電氣強度具有以下含義：

絕緣材料中，純材料在理想條件下可以承受的 大電場而不會損壞（即不會經歷其絕緣性能的失效）。

對于電介質材料和電極的具體配置，導致?lián)舸┑?小施加電場（即，所施加的電壓除以電極分離距離）。

材料的理論電氣強度是大塊材料的固有屬性，并且與施加電場的材料或電極的構造無關。這種“固有介電強度”對應于在理想實驗室條件下使用純物質測量的值。在擊穿時，電場釋放束縛的電子。如果施加的電場足夠高，來自背景輻射的自由電子可能會加速到在被稱為雪崩擊穿的過程中與中性原子或分子碰撞期間釋放額外電子的速度。擊穿發生得相當突然（通常在幾納秒），導致通過材料形成導電路徑和破壞性放電。對于固體材料，擊穿事件嚴重降低，甚至破壞其絕緣能力。

結構特點：

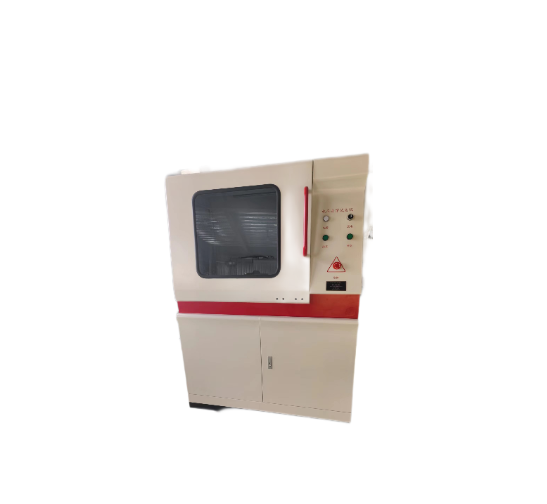

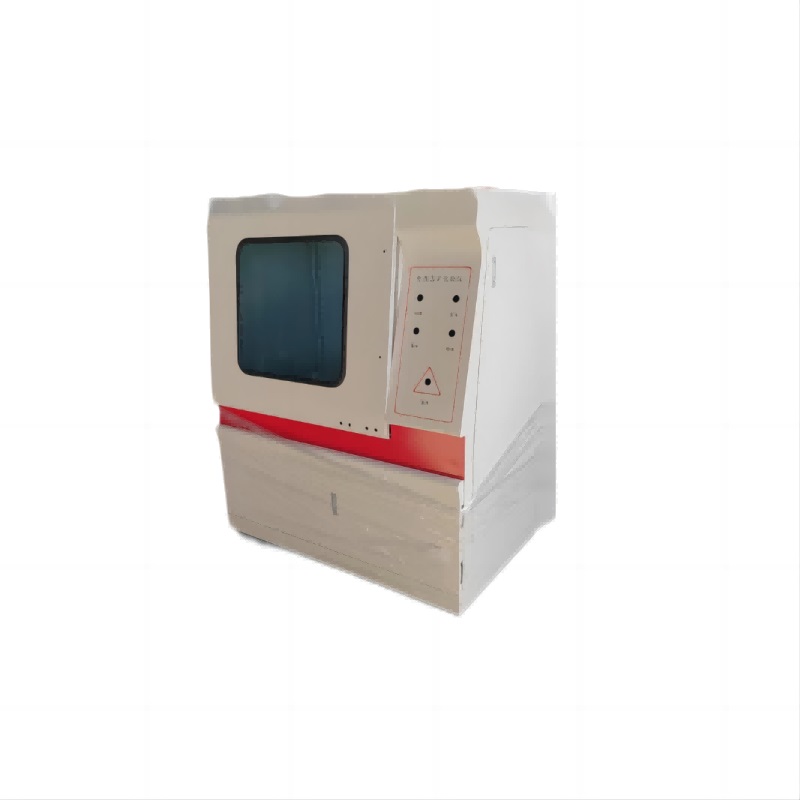

   V電壓擊穿試驗儀采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的 要求，保證用戶可以自由選擇升壓速率。

試驗方式：

1、絕緣試樣空氣中擊穿、耐壓試驗或階梯試驗；

2、絕緣試樣浸油中擊穿、耐壓試驗或階梯試驗；

注：根據用戶要求，可定制其他試驗方式。

試驗軟件：

1、試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統；

2、采用計算機控制通過人機對話方式，完成對絕緣介質工頻電壓擊穿，工頻耐壓試驗；

3、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，每次試驗的升壓曲線都由不同顏色構成，試驗結束后可疊加對比材料的試驗數據重復性；

4、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數；

5、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果；

6、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果；

7、可設置操作口令，做到專機專人操作，避免無關人員誤操作；

8、試驗報告格式靈活可變，適用于不同用戶的不同需求；

9、可對一組試驗中曲線數據的有效與否進行人為選定；

10、試驗結果數據可導入EXECL,WORD文檔編輯；

11、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

12、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機；

試樣的處理

⑴用綢布蘸對試樣無腐蝕作用的溶劑,擦凈試樣。

⑵預處理和條件處理：處理?xiàng)l件和方法可根據產品的性能要求從本標準附錄表1和表2中選取。有特殊要求的可由產品標準另行規定。

⑶絕緣材料的電氣強度隨溫度和含水量而變化。除被試材料已有規定外者，試樣應在23±2℃，相對濕度（50±5）%的條件下處理不少于24h。

⑷經過受潮或浸液體媒質的試樣在試驗前應用濾紙輕輕吸去液滴，從試樣取出到試驗完畢不應超過5分鐘。

耐電壓強度試驗儀又稱電氣強度測試儀、介電強度測試儀、耐電壓儀、擊穿強度試驗儀、擊穿電壓測試儀等，耐電壓強度試驗儀   主要由：升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成；高壓變壓器主要產生試樣所需的直流電壓，調壓器用于調節升壓變壓器輸入端電壓以產生高壓所需的輸入電壓，電壓測量主要是從高壓變壓器測量端測量，高壓變壓器測量端和高壓端是線性的；試驗軟件是我公司 研發的功能強大、操作簡單、顯示直觀的試驗軟件系統耐電壓強度試驗儀。采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。

制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法

第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

　一般的電器元件都是有電壓限制的，不能超過它的耐壓值，超過了這個電壓就會擊穿，元件就是損壞了。這個會使元件擊穿的電壓就叫做擊穿電壓。　　

　　擊穿電壓是使電介質擊穿的電壓。電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。擊穿場強通常又稱為電介質的介電強度。提高電容器的耐壓能力起關鍵作用的是電介質的介電強度。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

配件：

（1）50KV主機，一臺；

（2）測試電極+電極支架：25mm二個，75mm一個

（3）球形電極一套，圓柱電極一套；

（4）PLC控制及升壓系統：一套；

（5）步進電機：一套；

（6）采集系統：一套；

（7）放電系統：一套；

（8）控制軟件：一套；

（9）進口松葉電壓及電流采集系統：一套；

（10）油槽：一臺；

（11）絕緣油：一臺；

（12）絕緣手套：一臺；

（13）絕緣膠墊：一臺

“油擊穿電壓”的油都是絕緣油，盡管是絕緣油那也是有極限的（什么都沒有 的），所以說“油擊穿電壓”就是油被擊穿了時的電壓值，一般這個值的得出是要用專用的設備來對有做實驗：有一油杯，里面盛著要做實驗的油，油杯內有一對電極（2個小圓餅型的），對電極逐漸加電壓，直至油被擊穿，實驗三次，取平均值，既得“油擊穿電壓”！一般都在幾萬伏。

變壓器絕緣油的擊穿電壓不合格原因有：絕緣油品質出現劣化、水分過大潮濕、雜質過多和溫度變化大等。絕緣油的主要功能是冷卻和絕緣，還具有消滅電路切斷時產生的電弧的作用。

電介質在足夠強的電場作用下將失去其介電性能成為導體,稱為電介質擊穿,所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。不同電介質在相同溫度下,其擊穿場強不同。當電容器介質和兩極板的距離d一定后,由U1-U2=Ed知,擊穿場強決定了擊穿電壓。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變?yōu)榱紝?dǎo)電狀態。導致?lián)舸┑?低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

擊穿電壓也是評定絕緣油電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射擊電子。當電子具有足夠能量時，可以使油分子微化離解。

售后服務。

1、保修期內非人為損壞的零部件免費更換，保修期內接到用戶邀請后， 遲響應時間為4小時內，在與用戶確認故障后，我公司會在48小時內派工程師到達現場進行免費服務，盡快查清故障所在位置和故障原因，并向用戶及時報告故障的原因和排除辦法。

2、提供實時的遠程診斷和維護服務。

3、每年進行客戶回訪。

4、保修期外繼續為用戶提供優質技術服務，在接到用戶維修邀請后2天內派工程師到達用戶現場進行維修。并享有優惠購買零配件的待遇。

5、保修期內人為損壞的零部件按采購（加工）價格收費更換。

6、軟件升級：終生免費提供新版本控制軟件。

7、安裝及調試合格后，自客戶簽字認可之日起，我方對于提供的產品免費保修三年。保修期滿后，我方將繼續跟蹤服務，客戶享受終生維修，負責及時提供必要的售后服務、技術咨詢。

8、產品交貨期：盡量按用戶要求，若有特殊要求，需提前完工的，我公司可特別組織生產、安裝，力爭滿足用戶需求。

9、保修承諾：我司對本次協議供貨有效期內所提供的所有產品保質期 ，有效期內所提供的產品，提供正常工作日全天侯服務，終身技術服務支持。

10、響應時間：保修期內，產品若發生故障，在接到貴公司報修后，24小時內幫客戶解決問題。

11、服務體系：作為設備供應商本公司對本次招標所提供的產品提供保障體系： 當設備出現故障，必要時將派指定的專業技術員在規定時間內上門維修或寄修，產生的運費由本公司承擔。

12、產品價格承諾 1、在同等競爭條件下，我公司在不以降低產品技術性能、更改產品部件為代價的基礎上，真誠以 優惠的價格提供給貴方。 2、在保修期內供方將免費維修和更換屬質量原因造成的零部件損壞，保修期外零部件的損壞，提供的配件只收成本費，由需方人為因素造成的設備損壞，供方維修或提供的配件均按成本價計。

13、售后服務保證

公司實力保障：本公司有完善的售后服務體系;
