北京50KV擊穿強度試驗儀廠家

北京50KV擊穿強度試驗儀廠家  產品特點：

1、采用智能集成電路進行勻速升壓。

2、支持短時間內短路試驗要求。

3、電壓試驗精度： ≤ 1％。

4、試驗電壓連續可調： 0--50KV。

5、電流可采集到mA級。

6、出具國家一級計量單位校準檢定證書或出具客戶指定計量單位的證書。

7、電源：220V±10%的單相交流電壓和50Hz±1%的頻率。

8、電流電壓穩定度: 外界電源電壓波動10%時

北京50KV擊穿強度試驗儀廠家  交直流試驗的切換

1）本儀器高壓輸出為交流電壓。直流的獲得方式為在原回路中串入高壓硅堆，使測試回路為脈動的直流電壓。實現的過程為，硅堆已經在高壓變壓器的高壓絕緣塔中，平時用一個短路桿把高壓硅堆短接。需要直流試驗時，取出短路桿，使高壓硅堆接入測試電路中，這時回路的電壓為脈動的直流電壓。

2）前面板直流交流選擇按鈕。該按鈕的狀態不能改變設備輸出的電壓性質。按下該按鈕，設備僅僅是把直流報警電路接入。指示用戶，當打開箱門時，您需要對高壓均壓球放電。轉動放電桿，使放電桿的端部銅球接觸高壓均壓球。建議用戶每次放電銅球接觸高壓均壓球時間大于五秒。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。當取出短路桿時，高壓均壓球上的電壓為直流電壓，插入短路桿時，高壓均壓球上的電壓為交流電壓。短路桿的取出、插入參看左側的示意圖。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。簡單的說，交流電壓與直流電壓有倍的關系。

介電擊穿強度是指在強電場作用下，電介質喪失電絕緣能力的現象。分為固體電介質擊穿，液體電介質擊穿和氣體電介質擊穿3種。

固體電介質擊穿

導致擊穿的 低臨界電壓稱為擊穿電壓.均勻電場中,擊穿電壓與介質厚度之比稱為擊穿電場強度（簡稱擊穿場強,又稱介電強度）.它反映固體電介質自身的耐電強度.不均勻電場中,擊穿電壓與擊穿處介質厚度之比稱為平均擊穿場強,它低于均勻電場中固體介質的介電強度.固體介質擊穿后,由于有巨大電流通過,介質中會出現熔化或燒焦的通道,或出現裂紋.脆性介質擊穿時,常發生材料的碎裂,可據此破碎非金屬礦石.

固體電介質擊穿有3種形式 :電擊穿,熱擊穿和電化學擊穿.

電擊穿是因電場使電介質中積聚起足夠數量和能量的帶電質點而導致電介質失去絕緣性能.熱擊穿是因在電場作用下,電介質內部熱量積累,溫度過高而導致失去絕緣能力.電化學擊穿是在電場,溫度等因素作用下,電介質發生緩慢的化學變化,性能逐漸劣化, 終喪失絕緣能力.固體電介質的化學變化通常使其電導增加 , 這會使介質的溫度上升,因而電化學擊穿的 終形式是熱擊穿.溫度和電壓作用時間對電擊穿的影響小,對熱擊穿和電化學擊穿的影響大;電場局部不均勻性對熱擊穿的影響小,對其他兩種影響大.

滿足標準：GB1408-2006 絕緣材料電氣強度試驗方法

          GB/T1695-2005 硫化橡膠工頻電壓擊穿強度和耐電壓強度試驗

          GB/T3333 電纜紙工頻電壓擊穿試驗方法

          HG/T 3330絕緣漆漆膜擊穿強度測定法

          GB12656 電容器紙工頻電壓擊穿試驗方法

          ASTM D149 固體電絕緣材料在工業電源頻率下的介電擊穿電壓和介電強度的試驗方法.

絕緣介電強度試驗與絕緣電阻測試

絕緣介電強度試驗是在相互絕緣的部件之間或絕緣的部件與地之間,在規定時間內施加規定的電壓,以此來確定電機在額定電壓下能否安全工作,能否耐受由于開關、浪涌及其它類似現象所導致的過電壓的能力,從而評定電機絕緣材料或絕緣間隙是否合適。如果電機有缺陷,則在施加試驗電壓后,會產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大的漏電流可能引起電參數或物理性能的改變 。

絕緣介電強度試驗與絕緣電阻測試是不能等同的。清潔、干燥的絕緣體盡管具有高的絕緣電阻,但卻可能發生不能經受絕緣介電強度試驗的故障;反之,一個臟的、損傷的絕緣體,其絕緣電阻雖然低,但在高電壓下也可能不會被擊穿。由于絕緣部件是由不同材料制成或是由不同材料合成的,它們的絕緣電阻各不相同。因此,絕緣電阻的測試不能完全代表對清潔度或無損傷程度的直接量度。但是,這種測試對確定高溫、潮濕、污物、氧化或揮發性材料等對絕緣特性影響程度是極為有益的 。

事實上,一臺由于過熱而使絕緣材料已經老化變脆的電機,其絕緣電阻仍可高達100MΩ,但卻無法通過絕緣介電強度試驗。絕緣電阻測試對絕緣材料受潮特別敏感,對絕緣材料老化則顯得力不從心。

絕緣介電強度試驗一般采用50Hz正弦波交流電,而絕緣電阻測試均采用直流電。

主要配置:

  1、主機一臺

  2、試驗電極：

  （1）試驗用薄膜電極 ￠25mm兩個，￠75mm一個

  （2）漆包線電極兩個

  （3）管用電極兩個

  3、試驗用油盒兩只

  4、放電棒一只

  5、試驗用軟件一套

  6、計算機一套

  7、打印機一臺

基本功能：

   電壓擊穿試驗儀由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠實時顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。

　　擊穿電壓也是評定絕緣油(包括變壓器油、電容器油、電纜油等)電氣性能的一項指標，可用來判斷絕緣油含水和其他懸浮物污染的程度，以及對注入設備前油品干燥和過濾程度的檢驗。

　　對清凈干燥的油施加一個逐漸升高的電壓時，在電壓的負極端會發射電子，當電子具有足夠能量時，可使油分子微化離解，于是整個離解過程隨電壓升高而加強，當達到某一個電壓后，會產生大量傳導電流而形成電弧，這種現象被稱為擊穿，此時的電壓被稱為擊穿電壓。若油中有水或固體物存在時，則會使擊穿電壓變小，這是由于水和固體物的導電性均比油大之緣故。運行油中的擊穿電壓低是變壓器工作危險的信號。

　　對于變壓器油國內外標準，規定的擊穿電壓一般在40-50 kV ，高的達60kV 甚至更多。

結構特點：

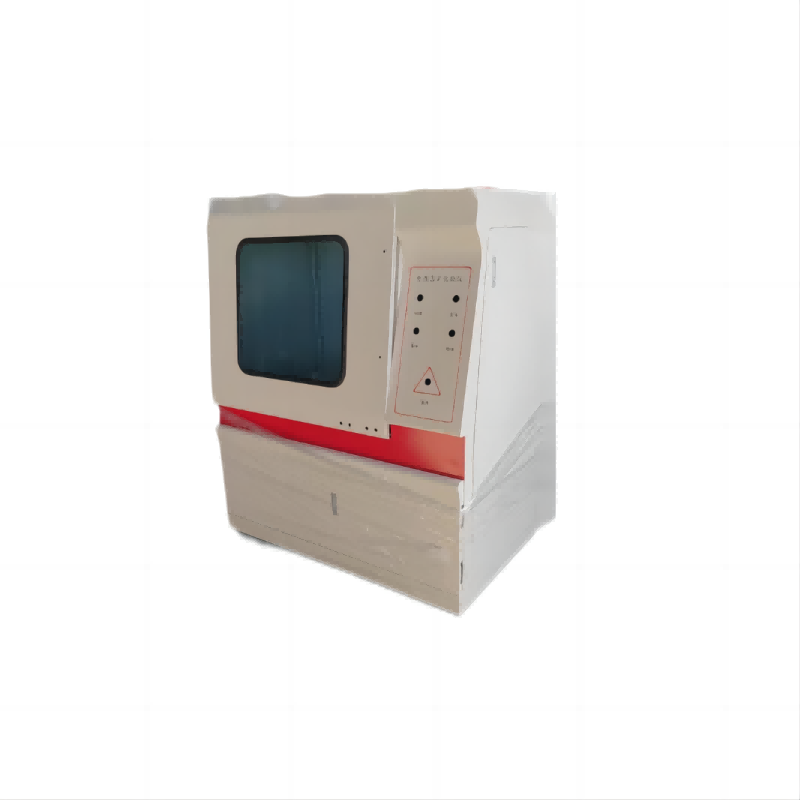

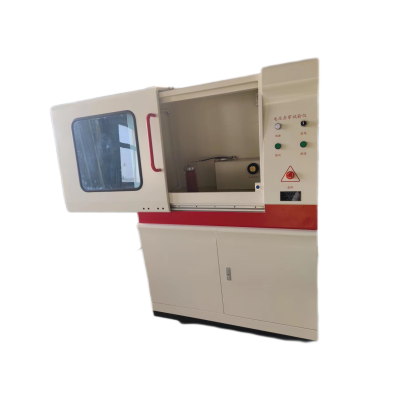

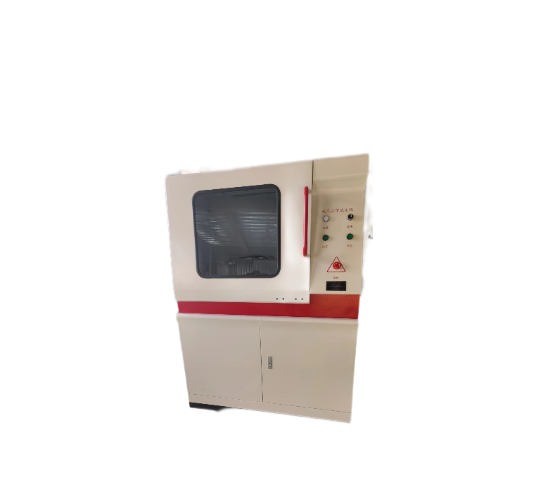

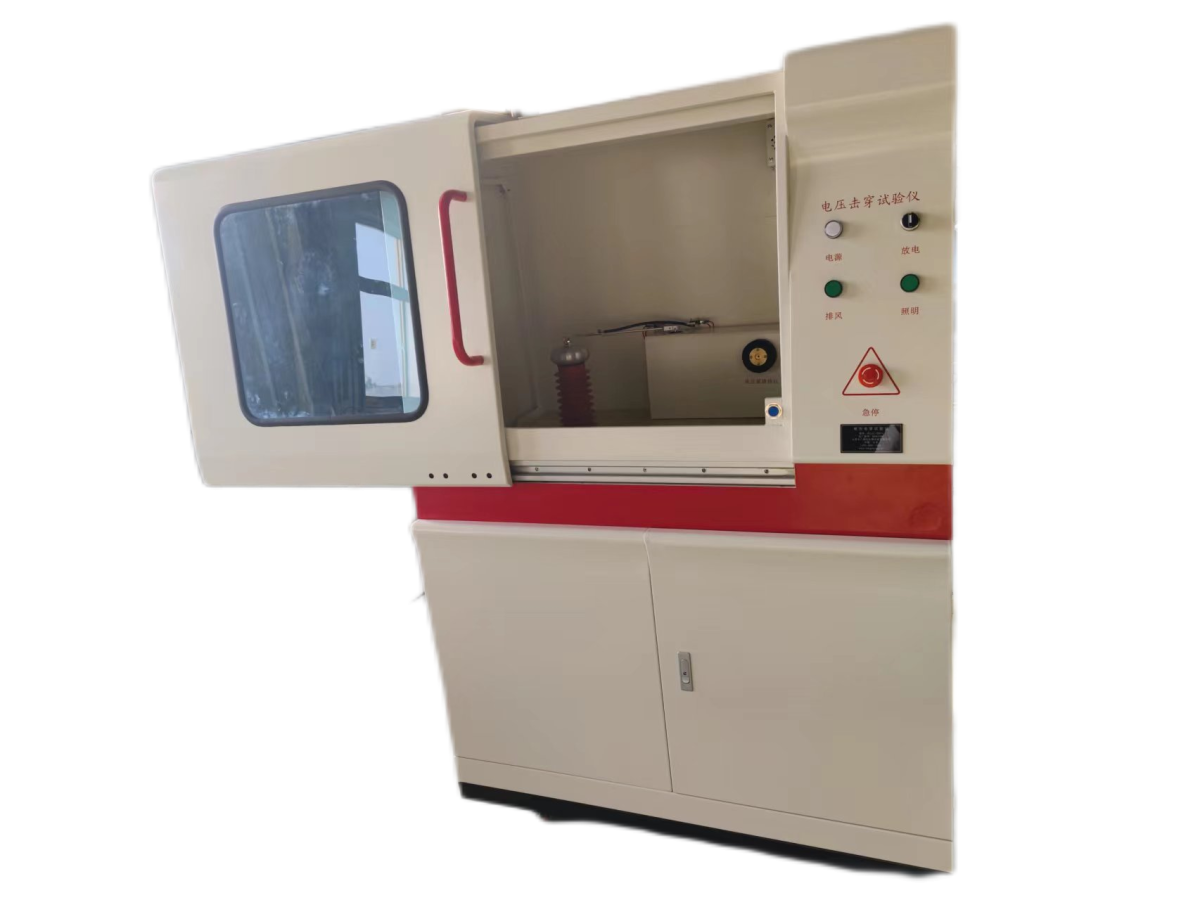

   V電壓擊穿試驗儀采用立式箱體結構，極大的節省試驗室內占地空間，地腳采用滑輪結構，方便移動和擺放，避免同類廠家生產的臥式設備，安放時需要另配安裝臺的情況，占地空間大，移動不方便等缺點。本產品采用直流伺服電機加載減速機構，保證了 標準里面關于極慢速試驗和極快速試驗的 要求，保證用戶可以自由選擇升壓速率。

注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、儀器安裝時應具有獨立的接地線。

2、在開機前，操作者要首先熟悉操作方法。

3、儀器不能在有強烈腐蝕性氣體及有顆粒雜質的氣體環境中使用。

4、試驗環境溫度15度到25度之間，相對濕度60％到70％之間

5、試樣擊穿瞬間有火花產生并伴有聲響，屬正常現象。

6、每次更換試樣或接觸高壓電極時必須用高壓放電棒對高壓電極進行放電，放電時間5秒以上。

7、每次進行試驗前，必須檢查儀器接地。

軟件功能：

1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL、WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1s內切斷電源；

9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

擊穿場強

在發生擊穿時的電場強度依賴于電介質（絕緣體）的各自的幾何形狀和與該電場被施加在電極上，以及在其中所述增加速率電場被施加。由于電介質材料通常含有微小的缺陷，實際的電介質強度將是理想的無缺陷材料的固有電介質強度的一部分。與相同材料的較厚的樣品相比，介電膜傾向于表現出更高的介電強度。例如，幾百納米至幾微米厚的二氧化硅膜的介電強度大約為0.5GV / m。然而非常薄的層（下面，比方說，100納米）成為由于部分導電電子隧穿。在需要 大的實際介電強度的地方，例如高壓電容器和脈沖變壓器，使用多層薄介電膜。由于氣體的絕緣強度取決于電極的形狀和結構而變化，通常以氮氣的介電強度的一部分來測量。

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變為良導電狀態。導致擊穿的 低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

使用時的注意事項：

本儀器為高壓試驗設備，使用時必須注意以下幾點

1、試驗過程中不能讓無關人員靠近，因本試驗儀器可產生較高的電壓，未經過培訓的人員不能使用該設備。試驗時要有監護人員，不要單人使用。以防萬一發生意外情況。

2、長時間不使用設備，在再使用時，先讓儀器空載加壓一次，即把高壓電極的接線從均壓球上取下。查看計算機試驗界面，看看高壓電壓是否正常。

3、試驗中發生意外情況要及時切斷電源，問題處理后才能繼續試驗。

4、設備安放要平穩，安放的地面要堅固。 好是水泥地面以免產生共振。

5、該設備在使用中外殼要接保護地線，既設備外殼接大地,以保護操作人員和設備運行的安全。

6、使用完設備后，要關掉系統各部分電源，不準帶電插拔電源線。

7、要按規定的電源電壓接入設備。確保電路接線正確。否則會損壞設備。

8、該儀器需安置在室內，實驗室應整潔、干燥、無腐蝕性介質，非相關人員不要隨意操作。

9、不要讓設備電纜碰到尖邊，以免劃破電纜絕緣；不要讓電纜壓在重物之下，以免壓斷電纜引起火災；不要用電纜拉物體或用電纜捆綁物體，以免拉斷電纜使設備不能正常運轉。

10、不要讓設備碰到水濺，腐蝕性氣體，可燃氣體和可燃物。如果不避免，可能火災。

11、搬動設備時,要切斷設備電源,既要把插頭從插座中拔下。禁止搬動設備時放倒設備或傾斜45°角以上。

12、不要在設備運行時插拔設備的電源插頭。

液體電介質擊穿

純凈液體電介質與含雜質的工程液體電介質的擊穿機理不同.對前者主要有電擊穿理論和氣泡擊穿理論,對后者有氣體橋擊穿理論.沿液體和固體電介質分界面的放電現象稱為液體電介質中的沿面放電.這種放電不僅使液體變質,而且放電產生的熱作用和劇烈的壓力變化可能使固體介質內產生氣泡.經多次作用會使固體介質出現分層,開裂現象,放電有可能在固體介質內發展,絕緣結構的擊穿電壓因此下降.脈沖電壓下液體電介質擊穿時,常出現強力氣體沖擊波（即電水錘）,可用于水下探礦,橋墩探傷及人體內臟結石的體外破碎.

注意事項：

●本儀器試驗過程中如空氣相對濕度大于70%，兩電極間空氣放電的距離會增加很多，所以試驗中請與儀器保持1.2米的距離。

●本儀器之控制計算機專為電壓擊穿試驗機設計，請勿隨意添加和刪除程序或移作它用。

●本公司保留對設備改進的權利，并不另行通知用戶。

注：   其它未盡事宜請聯系我們，我們將竭誠為您服務。
