回轉式機械格柵運行操作及維護注意事項；回轉式格柵除污機結構及工作原理

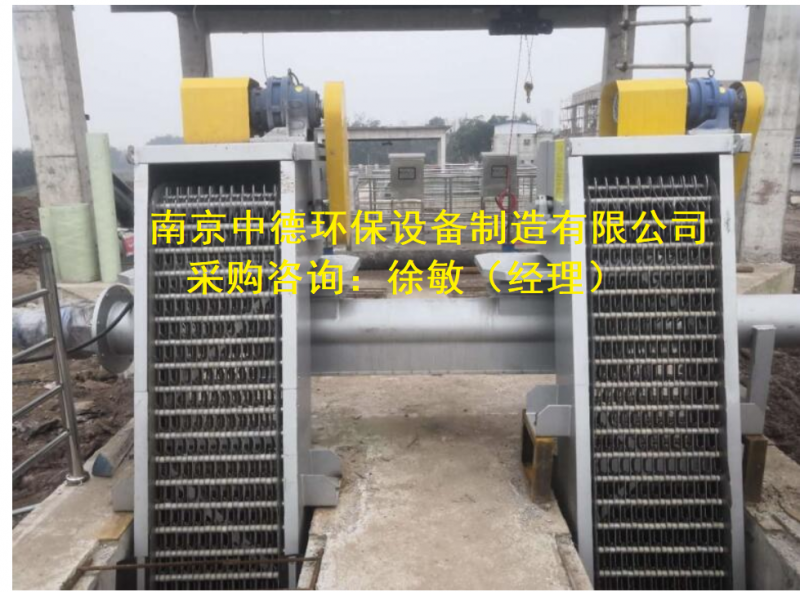

結構及工作原理：

　　該機有柵齒、柵齒軸、鏈板等組成柵網，以替代傳統格柵的柵條。柵網在機架內作回轉運動，從而將污水中的懸浮物攔截并不斷分離水中的懸浮物，因而工作效率高、運行平穩、格柵前后水位差小，并且不易堵塞。該機適合于作粗細格柵使用。柵網中的柵齒可用工程塑料或不銹鋼兩種材料制造，柵齒軸和鏈板等由不銹鋼制造，大大提高了格柵整體的耐腐蝕性能。較小間隙的格柵一般宜用不銹鋼柵齒。設備運行使耙齒把截留在柵面上的雜物自下而上帶至出渣口，當耙齒自上向下轉向運動時，雜物依靠重力自行脫落，從卸料口中落入輸送機或垃圾小車內，然后外運或作進一步的處理。

　　主要特點：

　　1、噪聲低、結構緊湊、運行平穩。

　　2、機架為整體框架結構，剛性強，安裝簡便、日常維修工作量少。

　　3、設備操作簡便，可直接就地或遠程控制設備的運行。

　安裝示意圖：

技術參數

外形尺寸:

操作及維護注意事項:

　　操作注意事項

　　1、啟動前的檢查

　　①回轉式機械格柵格柵桿兩頭為固定式結構，但在運輸和搬運過程中由于操作不當會造成柵桿尾部離開固定座，所以在開機前要檢查并確認每一根格柵都在固定的狀態下。如有尾部脫離固定座的柵桿。則要把它的尾部放入固定座相應的小孔內，并注意不能有兩根以上的格柵桿同時放在相鄰的兩個耙齒之間。

　　②格柵桿不得彎曲和變形。

　　③回轉式機械格柵耙齒在格柵桿之間能零活轉動。

　　④確認鏈條的松緊度，出廠時雖經調整，但在運輸和搬運過程中由于操作不當會造成鏈條松緊不當的情況，此時請按(日常維護注意事項)來進行調整。

　　2、啟動注意事項

　　①要避免減速機反轉，因為反轉會損壞回轉式機械格柵耙齒和格柵桿。啟動前先啟動電機確認運轉方向與轉向箭頭標志一致后再開機，如發現反轉，則要調整電機接線后再啟動電機確認轉向正確。

　　②要確認回轉式機械格柵耙齒在格柵桿的正確空檔中平滑地移動。

日常維護注意事項：

　　1、鏈條：鏈條初期磨損產生延長，運轉30天左右檢查其松勁度并按以下方法進行調整：

　　①確認鏈條和鏈輪的平行度。

　　②檢驗鏈條的松緊程度。

　　在兩軸中間部位以手指按住鏈條，測定其松緊度。如果手指按不出松弛量，則鏈條太緊，如松弛量超過20mm，則鏈條太松。

　　調整：松開減速機的緊固螺栓，縱向移動減速機來調整鏈條的松緊度到合適狀態，同時確認兩鏈輪平行后再固定減速機的緊固螺栓。

　　2、加油：如減速電機Y系列380V自冷防水電機，功率為120W，使用100小時左右要用油槍往減速機注油口內加入10克50號機油，以后每使用一年必須拆檢清洗一次，安裝時也要加入50號機油。

　　3、長期不用時：長期不用時每隔一周運轉1～2次，每次5分鐘。
