污泥調配池潛水攪拌機安裝尺寸圖及裝配現場注意事項；排泥池混合潛水攪拌機怎么選型

排泥池攪拌機怎么選型？主要應用在市政和工業污水處理過程中的混合、攪拌和環流，也可用于景觀水環境的養護，通過葉輪旋轉運動達到創建水流的作用，改善水體質量，增加水中含氧量，有效阻止懸浮物的沉積。工藝和工業流程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

潛水攪拌機性能原理

     電機能在全浸沒條件下連續運行、間隙運行和長期停止狀態（正常工藝停機）后恢復運行，攪拌器在整個運行過程中保持平穩狀態，*運行時間不少于10000小時，每日能連續24小時運行或間隙運行。

潛水攪拌機導軌系統
    導軌系統可自由調整攪拌器的提升和下降，并無需排空水池情況下拆卸和安裝攪拌器，攪拌器全部的重量受力在一個支架上，并且這個支架可承受攪拌器產生的推力。

潛水攪拌機電機殼體
    攪拌器的電機殼體由不銹鋼制造，殼體厚度足以承受何載，其表面加工平整光滑。排泥池攪拌機怎么選型

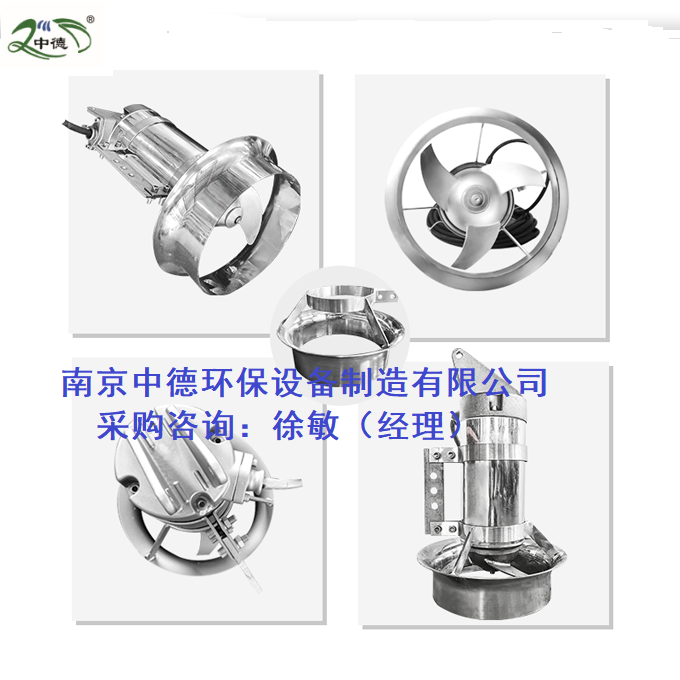

潛水攪拌機葉輪
    葉輪用不銹鋼制造，且經動平衡實驗。葉輪與軸之間裝有鎖定裝置，以防轉動時松動，葉片設計為三片式，具有自清潔及免振功能。

潛水攪拌機軸
    攪拌器的電機和葉輪采用直聯式傳動方式，軸由不銹鋼制造，軸能承受所有軸向和徑向載荷，軸承的設計壽命不少于100000小時，葉輪軸*與攪拌介質隔離。

潛水攪拌機軸封
    采用兩個相互獨立高質量機械密封，機械密封面材料均采用耐腐蝕碳化鎢，機械密封的使用壽命不低于25000小時。

潛水攪拌機電機
    潛水攪拌機的電機為三相鼠籠異步電機，防護等級為IP68，絕緣等級為F，潛水電機可連續運行，每小時可啟動至少10次，潛水電機與攪拌器應是同一廠家制造。

潛水攪拌機電纜和電纜密封
    電機配有控制和動力水下電纜，為了打動大限度地保護電機，即使在偶然的不正常運行情況下，電纜損壞且電機仍在水下，電纜也不允許有濕氣進入電機和接線盒，電纜宜采用三道密封，內側采用單芯電纜剝皮并鍍錫后嵌入樹脂中，中間整個電纜嵌入樹脂中，外部用長橡膠環密封，電纜密封組件應做成一集成。

潛水攪拌機攪拌器保護
    電機繞組上裝有溫度傳感器以監測電機繞組過熱，在攪拌器中應設置泄露和濕氣保護傳感器，應能監測并在攪拌器出現嚴重損壞前發出報警信號。

 潛水攪拌機安裝提升系統
    安裝提升系統包括導軌、提升索、水上提升支架和電纜固定件等。攪拌機殼體結構有方便固定提升索的設計或配置。安裝攪拌器也不必要把池子放空。

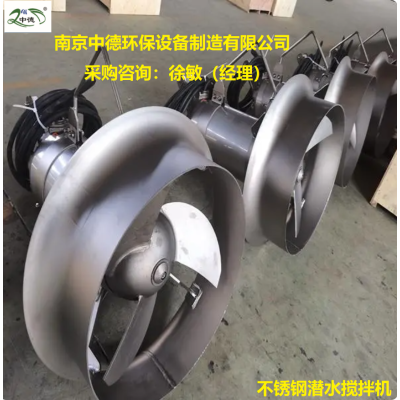

不銹鋼潛水攪拌機安裝高度  排泥池攪拌機怎么選型 潛水攪拌機廠家報價 碳鋼潛水攪拌機選型

潛水攪拌機主要材料
機殼 不銹鋼（304）
葉輪 不銹鋼（304）
主軸 2Cr13
機械密封 耐腐蝕燒結碳化鎢--碳化鎢
導軌 不銹鋼（304）
提升索、鏈 不銹鋼（304）
手動卷揚 不銹鋼（304）
螺栓、螺母、墊圈 不銹鋼（304）

潛水攪拌機電控箱
控制箱結構
控制箱為室外落地式安裝，可前檢修、前開門；電纜進出線為下進，下出線方式；防護等級為IP55。

控制箱功能
機旁控制箱用于控制潛水攪拌機的開/停，動力及信號電纜的轉接；
控制箱內包括動力及信號接線轉接端子排，潛水攪拌機故障信號轉換裝置，帶手動復位功能，“急停"按鈕，啟動及停止按鈕，信號燈等元件。
箱內動力及信號電纜轉接端子的選擇與設備功率配套。

檢查和驗收
攪拌器的葉輪經動、平衡實驗，并提交有關檢測報告。
現場安裝后進行2個小時的負荷實驗，以證明攪拌器是否符合技術要求。

    不銹鋼潛水攪拌機安裝高度  潛水攪拌機廠家報價 碳鋼潛水攪拌機生產廠家

一、QJB潛水攪拌機用途

       潛水攪拌機，QJB系列潛水攪拌機和QJT系列潛水推流機是在瑞典飛力潛水電機密封技術的基礎上自行研制開發成功的。經過多年的實踐摸索，現已形成了混合攪拌和低速推流兩大系列產品，因其在型式、結構和試驗方法上的創新，使得該產品總體性能達到了國外同類產品的水平。

二、QJB潛水攪拌機結構特點

      潛水攪拌機混合攪拌系列產品選用多極電機，采用直聯式結構，能耗低，效率高；葉輪通過精鑄或沖壓成型，精度高，推力大，外型美觀流暢，結構緊湊。
      潛水攪拌機低速推流系列產品采用擺線針輪減速機，配備功率小，轉速低，葉輪直徑大，服務面積廣。葉輪由聚胺脂材料和鋁合金鑄成，強度高，耐腐蝕性強，除了具有攪拌的功能外還能外還兼有推流和創建水流的作用。

     QJB型潛水攪拌機 不銹鋼潛水攪拌機安裝高度 碳鋼潛水攪拌機選型 潛水攪拌機的電機繞組為F級絕緣，防護等級為IP68。在污水廠的曝氣系統中配合使用，可使系統能耗大大降低，且充氧量明顯提高，能有效的防止沉淀。根據工藝要求，直聯式潛水攪拌可配用導流罩。

潛水攪拌機廠家報價 QJB型潛水攪拌機結構圖
