固體表面電阻檢測儀的特點和使用方法  工作原理

根據歐姆定律，被測電阻Rx等于施加電壓V除以通過的電流I。

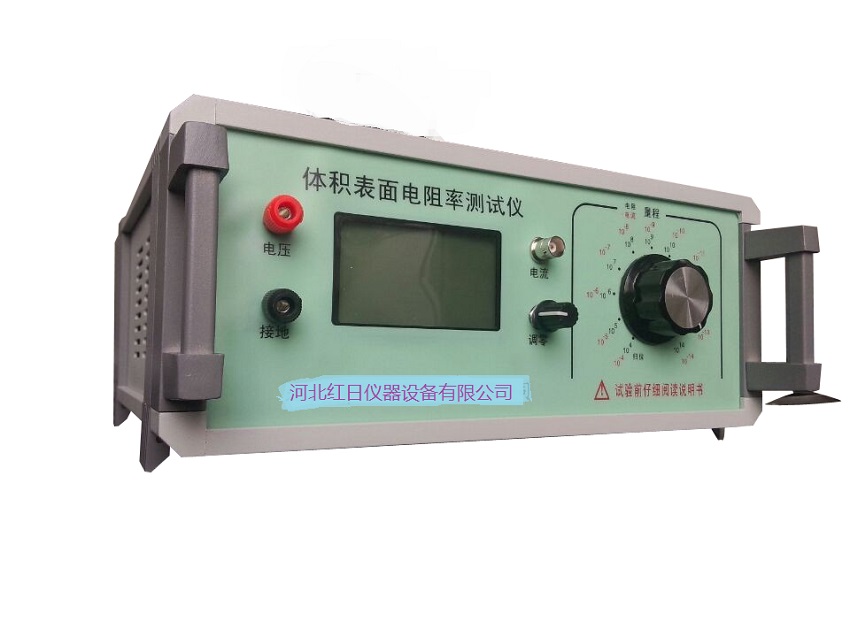

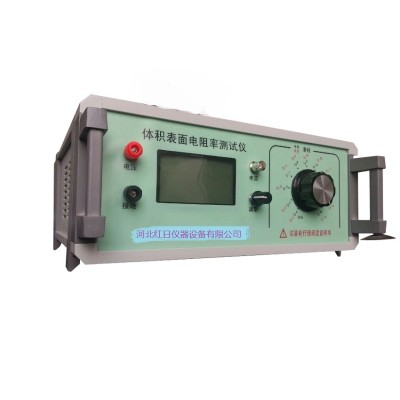

BEST121型數字高阻計是同時測出電阻兩端的電壓V和流過電阻的電流I，

通過內部的大規模集成電路完成電壓除以電流的計算，

然后把所得到的結果經過A/D轉換后以數字顯示出電阻值，

即便是電阻兩端的電壓V和流過電阻的電流I是同時變化，

其顯示的電阻值不象普通高阻計那樣因被測電壓V的變化或電流Ｉ的變化而變，

所以，即使測量電壓、被測量電阻、電源電壓等發生變化對其結果影響不大，

其測量精度很高，從理論上講其誤差可以做到零，

而實際誤差可以做到千分之幾或萬分之幾。

了解固體表面電阻檢測儀的特點和使用方法。這個問題很實用，可能是實驗室人員或質檢工程師需要操作設備。

看了搜索結果，發現信息很豐富。關于特點，主要從技術指標和應用場景來看：檢測儀都符合國際標準如ASTM D257和國標GB/T 1410-2006，測量范圍特別寬，從10^4Ω到10^18Ω都能覆蓋。精度方面基本能到±1%，還有溫度濕度監控功能。體積普遍小巧，像130mm×70mm×25mm這種尺寸很方便攜帶。

使用方法部分需要分情況說明。平行探頭法比較簡單，直接按壓測試就行；三電極法則復雜些，接線方式會影響測量結果——測體積電阻和表面電阻時電極接法完全不同。注意到幾個關鍵細節：測試前必須清潔表面，接地必須可靠，連測試壓力都有要求（約5磅）。那些常見故障也值得提醒用戶，比如讀數不穩可能是導線接觸不良。

安全注意事項要強調兩點：切換測試模式時必須斷電，高壓電極千萬不能觸碰。用戶可能容易忽略這些操作細節。

 后考慮用分段式呈現，把特點拆成精度、功能等小項，方法部分按測試類型分類。關鍵操作步驟準備加粗，畢竟像電極接線這種步驟出錯會導致數據偏差。故障排查單獨列個表格比較直觀，用戶遇到問題時好對照查看。

固體表面電阻檢測儀主要用于測量材料的導電性能，具有高精度、寬量程及多功能特點，在電子、材料科學等領域應用廣泛。其核心特點和使用方法如下：

?一、核心特點?

?測量范圍廣?：電阻測量范圍通常覆蓋 104Ω104Ω 至 1018Ω1018Ω，電流檢測低至 10?16  10?16A，滿足絕緣材料到導電材料的測試需求。

?多檔位測試電壓?：內置多檔可選電壓（如 10V、50V、100V、250V、500V、1000V），適配不同材料標準。

?高精度與穩定性?：基礎精度達 ±1%，重復性誤差 ≤±5%，部分設備自帶溫濕度監控功能，減少環境干擾。

?符合國際標準?：遵循 ASTM D257、GB/T 1410-2006、ESD S11.11 等測試規范。

?便攜設計?：部分手持式儀器體積小巧（如 130mm×70mm×25mm），重量輕（約 170g），適合現場快速檢測。

?二、使用方法?

?1. 基礎操作流程?

?準備階段?：

清潔待測表面，確保無污染、干燥；

裝入 9V 堿性電池（部分型號）或連接電源。

?校準驗證?：

抬起儀器按下 ?“TEST”按鈕?，紅色絕緣指示燈亮起表示正常。

?2. 測量模式選擇?

?平行探頭法（快速測試）?：

將儀器直接放置于材料表面，按壓測試鍵（約 5 磅壓力），LED 屏顯示表面阻抗值（單位：Ω/□）。

?適用場景?：平面均勻材料，符合 ESD S11.11 標準。

?三電極法（高精度測試）?：

?電極連接?：

?體積電阻測量?：高壓電極接底盤，電流輸入端接圓柱電極，地線接環形保護電極。

?表面電阻測量?：高壓電極接環形電極，電流輸入端接圓柱電極，地線接底盤。

?定位要求?：同心圓電極需通過定位盤固定，避免電極接觸。

?對地電阻測量（需接地）?：

插入接地線至儀器插座，鱷魚夾連接地線；

按壓測試鍵，LED 顯示對地電阻值（單位：Ω）。

?3. 關鍵注意事項?

?環境控制?：工作溫度 5℃–49℃，濕度 ≤90%（非結露）；

?電極選擇?：液體/粉末需專用電極，固體推薦三電極系統；

?安全操作?：切換測試模式（如體積/表面電阻）前需關閉電源，避免高壓沖擊損壞設備；

?數據讀取?：避免量程頻繁切換，高阻值測量時從低檔位逐步升高。

?三、常見故障處理?

?提示?：定期校驗儀器精度，復雜測量建議使用屏蔽箱減少環境干擾。對于超低（<106Ω10Ω）或超高（>1015Ω10Ω）電阻，需通過電流-電壓法計算驗證

安全注意事項

1. 使用前務必詳閱此說明書，并遵照指示步驟，依次操作。

2. 請勿使用非原廠提供之附件，以免發生危險。

3. 進行測試時，本儀器測量端高壓輸出端上有直流高壓輸出，嚴禁人體接觸 ，以免觸電。

4. 為避免測試棒本身絕緣泄漏造成誤差，接儀器測量端輸入的測試棒應盡可 能懸空，不與外界物體相碰。

5. 當被測物絕緣電阻值高，且測量出現指針不穩現象時，可將儀器測量線屏 蔽端夾子接 上。 例如： 對電 纜測纜 芯與 纜殼的 絕緣 時，除 將被 測物兩 端分 別接于 輸入 端與高壓 端， 再將電 纜殼 ，芯之 間的 內層絕 緣物 接儀器 “G”，以消 除因 表面漏 電而 引起的測 量誤 差。也 可用 加屏蔽 盒的 方法， 即將 被測物 置于 金屬屏 蔽盒 內，接 上測 量線。

參數：

1、電阻測量范圍： 0.01×104Ω ～1×1018Ω。

2、電流測量范圍： 2×10-4A～1×10-16A

3、顯 示 方 式：液晶、電阻、電流雙顯示

4、內置測試電壓： 10V 、50V、100V、250V、500V、1000V（任意切換）；

5、基本準確度：≤1%；

6、使用環境：溫度：0℃～40℃，相對濕度<80%

7、供電形式：AC 220V，50HZ，功耗約5W

8、全自動測量、體積小、重量輕、準確度高，電阻、電流雙顯示，性能好穩定、讀數方便

9、所有測試電壓(10V/50V/100/250/500/1000V) 測試時電阻結果直讀

10、配置：

主機：一臺

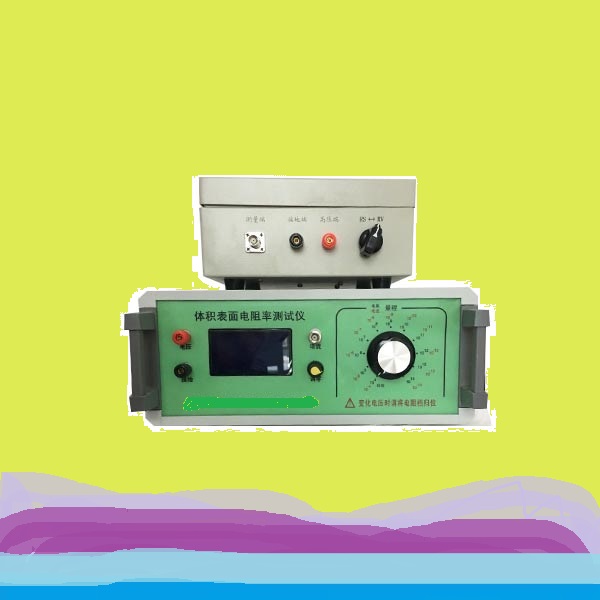

屏蔽箱+電極：一套

測試線：五條

說明書+合格證+保修卡：各一份

儀器測量常見問題

1 為什么在測量同一物體時用不同的電阻量程有不同的讀數？

    這是因?yàn)闇y量電阻時為防止過電壓損壞儀器，如果出現過量程時儀器內保護電路開始工作，將測試電壓降下來以保護機內放大器。在不同的電壓下測量同一物體會有不同的結果。而且當測量電阻時若讀數小于199，既只為三位數且di一位數為1 時，其準確度要下降。所以在測量電阻時當di一次讀數從1 變?yōu)槟骋蛔x數時，不應再往更高的量程扭開關以防對儀器造成過大的電流沖擊。在實際使用時，即讀數位數多的比讀數位數少的準確度高。

2為什么測量一些物體的電流時用不同的量程也會出現測出結果相差較大？

    這是因?yàn)橐话阄矬w輸出的電流不是恒定流，而儀器有一定內阻，若在儀器上所選量程的內阻過大以至于在儀器上的電壓降影響被測物體的輸出電流時會造成測量誤差。一般電流越小的量程內阻越高，所以在測量電流時應選用電流大的量程。在實際使用時即只要電流表有讀數時，讀數位數少的小的比讀數位數多的準確度高。

3為什么測量時儀器的讀數總是不穩？

    一般的材料其導電性不是嚴格像標準電阻樣在一定的電壓下有很穩定的電流，有很多材料特別是防靜電材料其導電性不符合歐姆定律，所以在測量時其讀數不穩。

    這不是儀器的問題，而是被測量物體的性能決定的。有的標準規定以測量1分鐘時間的讀數為準。通常在測量高電阻或微電流時測量準確度因重復性不好，對測量讀數只要求2位或3位。另外在測量大電阻時如果屏蔽不好也會因外界的電磁信號對儀器測量結果造成讀數不穩。

4為什么測量完畢時一定要將量程開關再撥到104檔后才能關電源？

    這是因?yàn)樵跍y量時被測物體及儀器輸入端都有一定的電容，這個電容在測量時已被充電到測量電時的電壓值，如果儀器不撥到104擋后關電源這個充電后的電容器會對儀器內的放大器放電而造成儀器損壞。當被測量物體電容越大，測試電壓越高時，電容器所儲藏的電能越大，更容易損壞儀器，特別是在電阻的高量程或電流的低量程時因儀器非常靈敏，儀器過載而損壞的可能性更大。所以一定要將量程開關再撥到104擋后才能關電源。

5 為什么在測量電阻過程中不要改變對被測物的測試電壓？

    在測量電阻過程中如果改變對被測物的測試電壓，無論電壓變高或變低時都將會產生大脈沖電流，這個大的電流很有可能使儀器過量程甚至更損壞儀器。另一方面如果電壓突然變化也會通過被測量物體的（分布）電容放電或反向放電對測量儀器造成沖擊而損壞儀器。有的物體的耐壓較低，當您改變測量電壓時有右能擊穿而產生大電流損壞儀器。如果要改變測量電壓，在確保被測量物體不會因電壓過高擊穿時，要先將量程開關撥到104檔后關閉電源，再從儀器后面板調整到所要求的電壓。有的材料是非線性的，即電壓與電流是不符合歐姆定律，有改變電壓時由于電流不是線性變化，所以測量的電阻也會變化。

6為什么測量完畢要將電壓量程開關再撥到10V檔后關閉電源？

    這是因?yàn)闄C(jī)內的電容器充有很高的電壓（zui高電壓達1200V以上），這些電容器的所帶的電能保持較長的時間，如果將電壓量程開關再撥到10V檔后關閉電源，則會將機內的高壓電容器很快放電，不會在測量的高壓端留有很危險的電壓造成電擊。如果僅撥電源線而不是將電壓調至10V檔，雖然斷了電源，但機內高壓電容器還有會因長時間保持很高的電壓，將會對人員或其它物體造成電擊或損壞。在儀器有問題時也不要隨便打開機箱因機內高壓造成電擊，要將儀器找專業技術人員或寄回廠家修理。

表面 電阻 surface resistance

 在試樣的其表面上的兩電極間所加電壓與在規定的電化時間里流過兩電極間的電流之商，在兩電

極上 可能形 成的極化忽略不計 。

 注 1:除 非 另 有 規 定 ，表 面 電 阻 是 在 電 化 一 分 鐘 后 測 定

 注 2 通常電流主要流過試樣的一個表面層，但也包括流過試樣體積內的成分

影響電阻率的外界因素

電阻率不僅與材料種類有關，而且還與溫度、壓力和磁場等外界因素有關。金屬材料在溫度不高時，ρ與溫度t(℃)的關系是ρt=ρ0(1+at)，式中ρt與ρ0分別是t℃和0℃時的電阻率;α是電阻率的溫度系數，與材料有關。錳銅的α約為1×10-1/℃(其數值極小)，用其制成的電阻器的電阻值在常溫范圍下隨溫度變化極小，適合于作標準電阻。已知材料的ρ值隨溫度而變化的規律后，可制成電阻式溫度計來測量溫度。半導體材料的α一般是負值且有較大的量值。制成的電阻式溫度計具有較高的靈敏度。有些金屬(如Nb和Pb)或它們的化合物，當溫度降到幾K或十幾K( 溫度)時，ρ突然減少到接近零，出現超導現象，超導材料有廣泛的應用前景。利用材料的ρ隨磁場或所受應力而改變的性質，可制成磁敏電阻或電阻應變片，分別被用來測量磁場或物體所受到的機械應力，在工程上獲得廣泛應用。

電阻的作用：

電阻在電路中的作用：利用著名的歐姆定律可以利用電阻控制電路中的電壓、電流。

電阻的主要物理特征就是可以變電能為熱能，因此熱水器中的發熱元件、電燈泡、電燙斗就是利用了電阻的作用制成的。另外電阻有怕熱的特性，當導體材料溫度升高時材料的電阻率會增大（有些材料則表現為減?。虼死秒娮璧倪@種特性可以制作溫度測量計（不知道你看見過沒，插一根“鐵絲”就能測量溫度的方法就是利用了這種電阻材料作用的）。

另外一些材料的電阻還會受到光線照射的印象，而利用這樣的材料可以制成光敏電阻，利用這點作用可以方便的設計光控電路以及光的測量和光電轉換等領域。

范圍：

1本試驗方法包含直流絕緣電阻，體積電阻和表面電阻的測量所用直流程序。通過該測量及樣本和電極的幾何尺寸，可以計算出電絕緣材料的體積電阻和表面電阻，同時還可以計算出相應的電導和電導率。

2這些試驗方法不適用于測量中等導電材料的電阻/電導。這些材料評估可采用試驗方法D4496。

3本標準描述了幾種可選擇的測量電阻（或電導）的普通備用方法。特殊材料科采用合適的標準ASTM試驗方法進行測試，這些特殊材料具有電壓應力范圍和有限起電時間，同時規定了樣本結構和電極幾何形狀。這些個別特殊試驗方法將能更好得定義測量值的精度和偏差。

4本標準并沒有完全列舉所有的安全聲明，如果有必要，根據實際使用情況進行斟酌。使用本規范前，使用者有責任制定符合安全和健康要求的條例和規范，并明確該規范的使用范圍。

電源

要求有很穩定的直流電壓源。這可用蓄電油或一個整流穩壓的電摞來提供。對電源的穩定度要求 是由電壓變化導致的電流變化與被測電流相比可忽略不計。

加到整個試樣上的試驗電壓通常規定為100V、250V、500V、1000 V、2500 V、5000 V, 10000 V 和15000 V。 常用的電壓是100V、500V和1000 V。

在某些情況下，試樣的電阻與施加電壓的極性有關，如果電阻是與極性有關的，則宜加以注明。取兩次電阻值的幾何平均值（對數算術平均值的反對 數）作為結果。

由于試樣電阻可能與電壓有依存關系，因此應在報告中注明試驗電壓值。
