絕緣油介質損耗介電強度測量?jī)x

絕緣油介質損耗介電強度測量?jī)x  空杯檢測完畢沒有問題后，將油杯的內電極取出置于油杯架上，取40ml待測油樣置于油杯中（注意：注入油樣時一定注意不能出現氣泡，應沿著杯壁緩緩注入），油樣注入后，再將油杯的內電極慢慢的放到位。（動作要慢一些，防止動作太快，排氣不及時，使油樣溢出），接好測量信號線和溫度信號線，點擊圖3中的自動測試，進入圖6界面和圖7界面，一般測油是都按照規程90℃測量，同樣也可以選擇立即測試，在當前溫度下測量。

絕緣油介質損耗介電強度測量?jī)x  儀器特點：

01、本儀器在試驗過程中可對升壓擊穿過程繪制實時曲線，

02、可以隨時調取當前及歷史試驗數據進行查看，編輯及修改參數。

03、試驗過程中可以隨時修改試驗條件及存儲路徑及自動存儲試驗結果。

04、試驗過程中，可隨時通過軟件決定本次試驗是否有效，方便篩選試驗結果。

05、可設置操作口令，做到專機專人操作，避免無關人員誤操作。

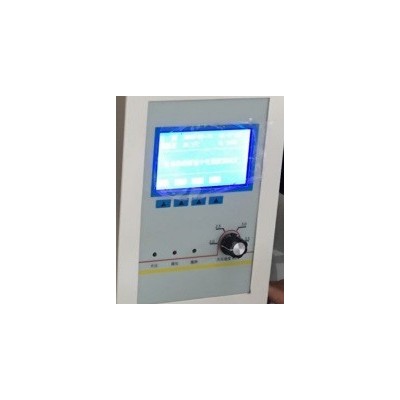

面板說明：

1. 液晶屏       顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；

     2．打印機       打印單次及多次測試結果的平均值；

3．電源插座及開關  良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷

4．油杯槽       用于放置測試油杯

5．測量信號插座  用于插接測量信號線

6. 溫度信號線     打開后放入或取出油杯，關閉后方可進行測試；

7. 接地柱      可靠的地線連接柱

設備運行環境

 絕緣油微水、酸值測試儀設計為用于在室內環境下運行，且不允許在有易爆危險的環境內使用。請將設備豎立放在利于操作、無震動的試驗地點，盡可能地做好防腐蝕氣體及防化學品污染保護。

本設備應做好防過度溫度波動及陽光直射保護。室設計的專用儀器。該儀器需要安裝在無強烈振動、無直接光照、周圍無強電或強磁場的環境中。

■   環境濕度：≤ 80% （卡爾費休實驗≤ 65%）

■   溫度范圍：5℃ ～ 40℃

■   電    壓：220V（±10%） 50Hz

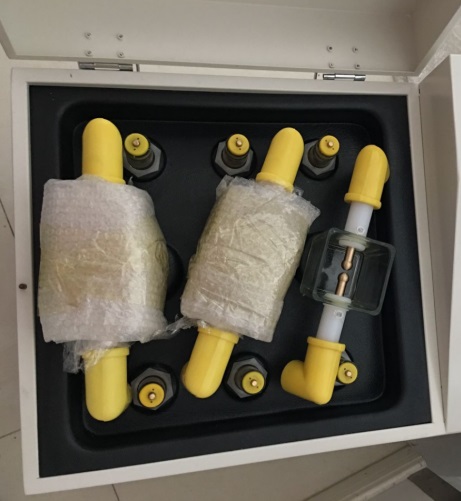

油杯的技術指標

組裝方法：

清洗后的零部件禁止用手直接接觸，組裝時必須戴好絲綢類手套，按照下列步驟進行組裝。

a.將絕緣圈（6）放入屏蔽電極（4）中。

b.二者套在低壓電極（2）上。

c.將低壓電極螺帽（3）擰緊在低壓電極（2）上。

d.將屏蔽電極螺帽（5）擰緊在屏蔽電極（4）上。

e.將絕緣圈（7）套在屏蔽電極（4）上。

f.將油杯上蓋（8）擰緊在將屏蔽電極螺帽（5）上。

g.將以上組裝體輕輕地放入高壓電極（1）中，組裝完成

儀器的成套性

1. 主機            壹臺

2.油杯             壹套

3. 滲油杯          壹個

4. 油杯托架        壹個

5. 玻璃注射器      壹支

6.  測試線           壹條

7. 溫度傳感器      壹條

8. 電源線          壹條

9. 合格證          一份

10. 說明書         壹本

11. 出廠檢驗報告   壹張

12.保險管（5A）    貳支

13.打印紙卷        貳卷

電氣擊穿electric breakdown

試樣承受電應力作用時，其絕緣性能嚴重?fù)p失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：擊穿通常是由試樣和電極周圍的氣體或液體媒質中的局部放電引起，并使得較小電極（或等徑兩電極）邊緣的試樣遭到破壞。

閃絡 flashover

試樣和電極周圍的氣體或液體媒質承受電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作。

注：碳化通道的出現或穿透試樣的擊穿可用于區分試驗是擊穿還是閃絡。

擊穿電壓是使電介質擊穿的電壓，電介質在足夠強的電場作用下將失去其介電性能成為導體，稱為電介質擊穿，所對應的電壓稱為擊穿電壓。電介質擊穿時的電場強度叫擊穿場強。

在強電場作用下，固體電介質喪失電絕緣能力而由絕緣狀態突變?yōu)榱紝?dǎo)電狀態。導致?lián)舸┑?低臨界電壓稱為擊穿電壓，在均勻電場中，擊穿電壓與固體電介質厚度之比稱為擊穿電場強度，它反映固體電介質自身的耐電強度。

不均勻電場中，擊穿電壓與擊穿處固體電介質厚度之比稱為平均擊穿場強，它低于均勻電場中固體電介質的介電強度。不同電介質在相同溫度下，其擊穿場強不同。當電容器介質和兩極板的距離d一定后，由U1-U2=Ed知，擊穿場強決定了擊穿電壓。

技術指標

1. 升壓器容量    1.5 kVA

2. 升壓速度     2.0kV/s，2.5kV/s，3.0 kV/s，3.5kV/s 四檔任選

3. 輸出電壓     0～80 kV

4. 電源畸變率   ＜1%

5. 顯示方式     大屏幕液晶漢字顯示

6. 電極間隙     標準2.5 mm

7. 外形尺寸     409 mm×393 mm×388 mm

8. 儀器重量     29 kg；

連接傳感器

    將傳感器固定在滴定支架上，傳感器電纜連接到主機背面左側的傳感器接口上。不同規格傳感器所對應的接口有所不同，需要確認后再插入，避免損壞傳感器、接口甚至測量模塊。

    復合電極接口（BNC）連接復合型傳感器，如pH復合傳感器、復合型氧化還原傳感器；

    指示電極接口（香蕉插頭）連接單體的指示電位變化的傳感器，如鉑電極、銀電極、銅電極、pH玻璃電極等；

    參比電極接口（香蕉插頭）連接單體的作為電位基準的傳感器，如甘汞電極、硫酸亞汞電極、pH玻璃電極等；

    數字電極接口（4pin航空插頭）連接專用的數字傳感器，如水分電極、光度電極、溫度電極等。

操作提示---主機觸摸屏操作

    操作人員發布指令及儀器回饋信息都是通過觸摸屏幕完成，屏幕上顯示的操作界面就是人機對話的窗口。

    可使用手指、指甲或者專用觸控筆激活觸摸屏進行控制及輸入操作，在進行操作時有以下特點：

        ■  要使用適中的力度進行觸控

        ■  連續點擊的頻率不能過高

        ■  不要用尖銳物件劃蹭

        ■  注意防止液體滲入

售后服務：

儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排 便捷有效的處理方案。

售后服務

一、安裝調試：協助試驗機的安裝，負責試驗機的運輸、調試。

二、驗收標準：試驗機按訂貨技術附件進行驗收。終驗收在買方進行，對用戶提供的試樣進行試驗，并提供測試報告。

三、培訓：安裝調試同時，在儀器操作現場一次性免費培訓操作人員2-3名，該操作人員應是由需方選派的長期穩定的員工，培訓后能夠?qū)υO(shè)備基本原理、軟件使用、操作、維護事項理解和應用，使人員能夠獨立操作設備對樣品進行檢測、分析，同時能進行基本的維護。

四、軟件升級：終生免費提供新版本控制軟件。
