低溫脆性溫度測定儀-橡膠低溫脆性試驗機  試樣規格：

試樣的長度為（20.5±0.5）MM，寬度為（6.0±0.5）MM，厚度為（2.0±0.2）MM.

低溫脆性溫度測定儀-橡膠低溫脆性試驗機  試驗報告

A 本標準名稱或編號

B 樣品的詳細說明及其來源

C 使用的傳熱介質、致冷劑或其他降溫方式

D 程序A:脆性溫度和試樣破壞現象

E 程序B：規定的試驗溫度和試驗結果

低溫測溫計

采用 小分度不大于1度的低溫測溫計測量冷凍介質的溫度，可使用低溫溫度計、熱電偶、電阻溫度計等。低溫溫度計為內標式半浸的，以尾長150MM，浸入液體深度75MM為宜。

升降夾持器

升降夾持器由夾持器和升降裝置組成

從試樣受沖擊部位，到夾持器下端的距離為（11.0加或等于0.5）mm。

Sample specifications:

The length of the sample is (20.5 ± 0.5) mm, the width is (6.0 ± 0.5) mm, and the thickness is (2.0 ± 0.2) mm

test report

Name or number of this standard

Detailed description and source of sample B

The heat transfer medium, refrigerant or other cooling methods used by C

D Program A: Brittle Temperature and Sample Failure Phenomenon

E program B: specified test temperature and test results

Low temperature thermometer

Low temperature thermometers with a minimum division of no more than 1 degree can be used to measure the temperature of the frozen medium, including low-temperature thermometers, thermocouples, resistance thermometers, etc. The low-temperature thermometer is an internal standard semi immersion type, with a tail length of 150mm and a liquid immersion depth of 75mm.

Lift gripper

The lifting gripper consists of a gripper and a lifting device

The distance from the impact site of the specimen to the lower end of the gripper is (11.0 plus or equal to 0.5) mm.

技術參數:

一、1.控溫范圍：室溫 -70℃（室溫≤25℃）

二、2.恒溫精度：±0.3℃

三、3.降溫速度：0℃～﹣30℃    約2.5℃/min

四、﹣30℃～﹣40℃   約2.5℃/min

五、﹣40℃～﹣70℃   約2.0℃/min

六、4. 大外形尺寸：900×500×800mm（長×寬×高）

七、5.工作室有效工作空間：280×170×120mm（長×寬×高）

八、6.可裝試樣數量：1

九、7.數字計時器數字計時器：0秒 -99分鐘，分辨率1秒

十、8.冷卻介質：乙醇或其他不凍液

十一、9.攪拌電機：8W

十二、10.工作電源：220V--240V，50Hz，1.5kW

十三、11.工作溫度:≤25℃

Technical parameters:

1、 1. Temperature control range: room temperature -70 ℃ (room temperature ≤ 25 ℃)

2、 2. Constant temperature accuracy: ± 0.3 ℃

3、 3. Cooling rate: 0 ℃ to -30 ℃, approximately 2.5 ℃/min

4、 -30 ℃ to -40 ℃, approximately 2.5 ℃/min

5、 -40 ℃ to -70 ℃, approximately 2.0 ℃/min

6、 4. Maximum external dimensions: 900 × 500 × 800mm (length × width × height)

7、 5. Effective workspace in the studio: 280 x 170 x 120mm (length x width x height)

8、 6. Number of samples that can be loaded: 1

9、 7. Digital timer: 0 seconds to 99 minutes, resolution of 1 second

10、 8. Cooling medium: ethanol or other non freezing liquid

11、 9. Mixing motor: 8W

12、 10. Working power supply: 220V -240V, 50Hz, 1.5kW

13、 11. Working temperature: ≤ 25 ℃

使用方法
1接通電源，溫控儀和計時器顯示燈亮。
2向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。
3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。
4按下夾持器，開始冷凍試樣，同時啟動時序控制開關（或按動秒表）計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃。
5提起升降夾持器，使沖擊器在半秒鐘內沖擊試樣。
6取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。
7試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。 溫度，如這兩個結果相差不大于1℃時，即試驗結束。

注意事項
1在試驗過程中不能切斷冷卻循環，否則會產生不制冷的效果。
2氣缸壓力在出廠前已調節好，不能任意變動。

Usage method

1. Connect the power supply, and the temperature controller and timer display lights will turn on.

Inject freezing medium (usually industrial ethanol) into the cold well in two directions, and the injection amount should ensure that the distance from the lower end of the clamp to the liquid level is 75 ± 10mm

3. Vertically clamp the sample onto the gripper. The clamp should not be too tight or too loose to prevent deformation or detachment of the sample.

Press the gripper to start freezing the sample, and at the same time, activate the timing control switch (or press the stopwatch) to start timing. The freezing time for the sample is specified as 3.0 ± 0.5min. During the freezing period of the sample, the temperature fluctuation of the freezing medium shall not exceed ± 1 ℃.

Lift the lifting gripper and allow the impactor to impact the specimen within half a second.

Remove the sample and bend it 180 ° in the direction of impact, carefully observing for any damage.

After the impact of 7 samples (each sample is only allowed to be impacted once), if damage occurs, the temperature of the freezing medium should be increased. Otherwise, the temperature should be lowered and the test should continue. When the temperature difference between these two results is no more than 1 ℃, the experiment ends.

Precautions

During the experiment, the cooling cycle cannot be cut off, otherwise it will produce a non cooling effect.

The pressure of cylinder 2 has been adjusted before leaving the factory and cannot be changed arbitrarily.

沖擊器

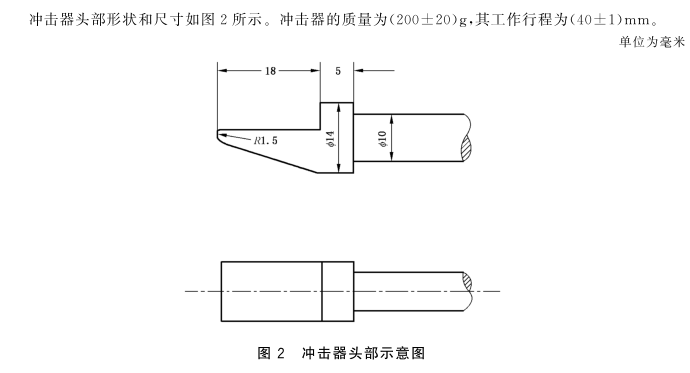

沖擊器頭部形狀和尺寸，沖擊器的質量為（200±20）g,其工作行程為（40±1）mm。沖擊裝置的彈簧在壓縮狀態下，沖擊器端部到試樣的距離為（25±1）mm。

低溫測溫計

采用 小分度不大于1度的低溫測溫計測量冷凍介質的溫度，可使用低溫溫度計、熱電偶、電阻溫度計等。低溫溫度計為內標式半浸的，以尾長150MM，浸入液體深度75MM為宜。

冷凍介質

冷凍介質由適宜的傳熱介質加致冷劑調配而成。

使用方法

4.1接通電源，溫控儀和計時器顯示燈亮。

4.2向冷井中注入冷凍介質（一般為工業乙醇），其注入量應保證夾持器的下端到液面的距離為75±10mm。

4.3將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.4達到試驗溫度后，按下啟動按鈕，試驗機自動工作（按下夾持器，開始冷凍試樣，同時啟動時序控制開關或按動秒表計時。試樣冷凍時間規定為3.0±0.5min。試樣冷凍期間，冷凍介質溫度波動不得超過±1℃）

4.5取下試樣，將試樣按沖擊方向彎曲成180°，仔細觀察有無破壞。

4.6試樣經沖擊后（每個試樣只準沖擊一次），如出現破壞時，應提高冷凍介質的溫度，否則降低其溫度，繼續進行試驗。

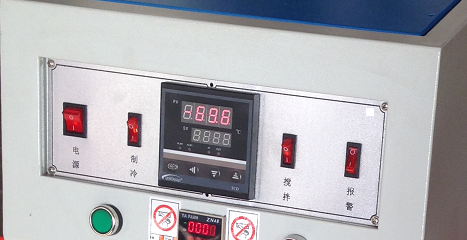

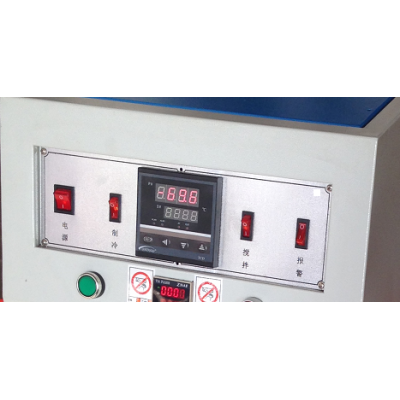

4.7溫度調節方法：a、按set鍵，溫控儀進入設置狀態

                 b、按“＜”鍵移動到要設置的位置

                 c、按“∧”鍵調整溫度

                 d、按“set”鍵確定

通過反復試驗，確定至少有兩個試樣不破壞的 低溫度和至少一個試樣破壞的 高溫度，如這兩個結果相差不大于1℃時，即試驗結束。

結構原理

A、本設備由制冷壓縮機主機體、加熱裝置、電子控制箱、冷卻槽、冷卻介質循環系統、自動報警裝置等部分組成。啟動制冷開關后，壓縮機開始工作，制冷系統進入正式工作狀態。制冷壓縮機連續不斷的工作，當接近設定溫度時，冷卻槽中的加熱裝置開始按比例提供熱量，用以平衡制冷系統產生的多余冷量，以達到恒溫的目的。攪拌可使冷卻槽內的冷卻介質不斷循環，使溫度均勻一致。

B、試樣夾持器

試樣一邊夾持4個試樣（橡膠類），另一邊夾持15個試樣（塑料類）。

C、沖擊裝置

沖擊裝置由沖擊錘和自鎖機構組成。

D、沖擊器

沖擊頭半徑為1.6±0.1mm；

沖擊時，沖擊頭和試樣夾持器之間間隙為6.4±0.3mm；

沖擊頭的中心線與試樣夾持器之間的距離為8±0.3mm。
