QJB型潛水推進器型號說明及安裝系統圖紙；鑄鋼材質潛水攪拌機結構簡圖及性能特點

低轉速潛水攪拌機所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

一、QJB潛水推進器 潛水攪拌機的結構及性能特點

　　QJB型潛水推進器（推流器）主要由潛水電機、減速機、螺旋推進葉輪、密封、手搖卷揚機構、安裝系統和電氣控制裝置等配套組成。

　　1、結構緊湊、體積小、重量輕。操作維護簡單、安裝方便快捷、使用壽命長。

　　2、葉片具有自潔功能，可防雜物纏繞、堵塞。

　　3、與曝氣系統配合使用可使能耗大幅度降低，充氧量明顯提高，有效防止沉淀。

　　4、的電機繞組為F級絕緣，防護等級為IP68，選用一次潤滑免維護軸承，具有油室泄漏檢測和電機繞組過熱保 護功能，使電機的工作更加安全可靠。

　　5、機械密封的摩擦付材質為耐腐蝕的碳化鎢，所有緊固件均為不銹鋼材質。

　　6、在規定的條件下，*故障前平均運行時間不小于10000小時，整機使用壽命不小于15年。

　　7、潛水推流器槳葉由彈性聚氨脂或鋁合金制成，能承受變化的負荷，推力被平均分配，具佳水力設計。

二、低轉速潛水攪拌機 QJB型潛水推進器的用途及適用條件

　　潛水推進器適用于各種水處理工藝和工業進程需要保持固、液二相或固、液、氣三相介質均勻混合反應的場所。

QJB型潛水推進器可在下列條件下正常連續運行：

1、高介質溫度不超過40°C

2、介質的PH值在5-9

3、介質密度不超過115KG/M^3

4、潛水推進器長期潛水運行，潛水深度一般不超過20米

三、低轉速潛水攪拌機 QJB潛水推進器 潛水攪拌機注意事項

　　QJB型潛水推進器的選型是一項比較復雜的工作，選型的正確與否直接影響設備的正常使用，作為選型的原則就是要讓攪拌機在適合的容積里發揮充分的攪拌功能，一般可用進速來確定。根據污水處理廠不同的工藝要求，攪拌機佳進速應保證在0.15~0.3m/s之間,如果低于0.15m/s的進速則達不到推進攪拌效果,超過0.3m/s的進速則會影響工藝效果且造成浪費。所以在選型前首先確定潛水推進器運用的場所，如：污水池、污泥池、生化池；其次是介質的參數，如：懸浮物含量、粘度、溫度、PH值；還有水池的形狀、水深等。QJB型潛水推進器所需的配套功率是按容積大小、攪拌液體的密度和攪拌深度而確定的，根據具體情況采用一臺或多臺攪拌機。

四、QJB型潛水推進器型號說明

五、QJB型潛水推進器技術參數

六、QJB型潛水推進器的安裝系統

    安裝系統主要由手拉葫蘆、起吊架、吊架座、起吊環鏈、導桿、限位架、底座等組成。潛水推進器通過導輪沿導桿上下移動，起吊架安裝在起吊架座上并可繞其定位軸線旋轉360°，以方便安裝及維護本安裝系統的限位架為“T"子形，上端與潛水推進器體接觸，橫向用螺栓與導桿聯板聯接(導桿聯板待潛水推進器位置調整正確后焊在導桿上)，下端用膨脹螺栓固定。為增加潛水推進器運行時的可靠性，減緩潛潛水推進器運行中的振動，在潛水推進器與限位架加設V形橡膠減震塊。

    QJB型潛水推進器的安裝系統材質采用不銹鋼和碳鋼防腐供選擇；

    QJB潛水推進器 潛水攪拌機安裝圖

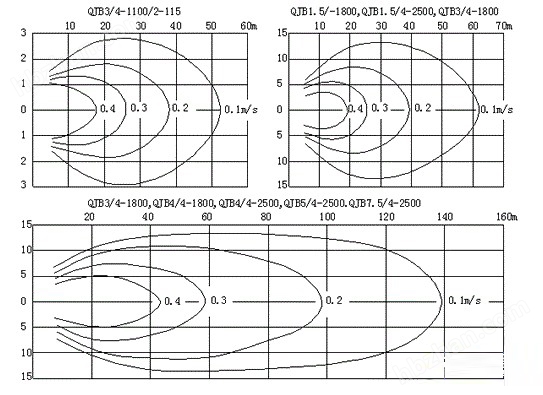

七、 QJB型潛水推進器流速圖

以下流速場是在清水中，邊界水流速度為V=0.1m/s工況下：

八、QJB型潛水推進器安裝分布圖
